ARQUIVO 4 GAVETAS PARA PASTAS SUSPENSAS 4RPTCM

Arquivo com 4 gavetas, confeccionado em chapa de aço #26 (0,45mm) normatizada e laminada a frio nas laterais, fundo e frentes das gavetas, Parte superior em chapa #24 (0,60mm), Trilho Corrediça 550mm(L)x42mm(A) em chapa 1,10mm com 18 pares de esferas de aço.

Hastes para pastas suspensas (medida 485x30mm) em chapa de aço #20 (0,90mm) revestida com uma camada de liga Al-Zn(Alumínio e Zinco) aplicado pelo processo de imersão a quente, reforçada pelo sistema de perfilamento em Ômega.

Cantoneiras de fixação traseira (medida 250mm “A” com dobra em L 15mmX15mm chapa #20(0,90mm) revestida em Galvalume (Al+Zn) aplicado pelo processo de imersão a quente, com 4 garras de fixação e 2 cantoneiras frontais (medida 245mm “A” com dobra em L 15mmX15mm chapa #20(0,90mm) revestida em Galvalume (Al+Zn) aplicado pelo processo de imersão a quente.

Reforço – Contém 6 reforços internos tipo ¨Ômega¨ com 4 dobras perpendiculares de 90° (medida 1271x93mm) em chapa # 24 (0,60mm) nas laterais do produto, sendo a 1ª dobra de 90° a 10mm, 2ª dobra de 90° a 20mm, 3ª dobra de 90° a 30mm, 4ª dobra de 90° a 20mm terminando com 10mm. Fixados verticalmente por sistema de ponteamento nas laterais do produto.

Trava frontal horizontal tipo U (15x15x15mm) entre as 2(duas) primeiras gavetas em chapa #18 (1,20mm)
Trava na base inferior frontal em chapa #20 (0,90mm), com 4 dobras sendo a 1ª de 90° a 10mm, a 2ª de 90° a 15mm, a 3ª de 90° 45mm, a 4ª de 90° a 40mm e termina com 10mm.

Trava na base inferior traseira em chapa #20 (0,90mm), em formato U com 2 dobras, a 1ª de 90° a 15mm, a 2ª de 90° a 45mm e termina com 15mm.

Acompanha kit composto por 4 cantoneiras e 4 sapatas reguláveis 5/16 confeccionadas em poliestireno de alto impacto, 4 buchas com rosca interna 5/16 e 12 parafusos cabeça chata de 3,5 x 10mm para fixação.
Todas as chapas de aço utilizadas nesse produto seguem a especificação SAE 1008.

Sistema de deslizamento das gavetas por trilhos, corrediça telescópica de abertura total, prolongamento no curso do comprimento nominal, deslizamento com esferas de aço. Peça única de montagem esquerda ou direita e trava fim de curso aberto que permite a retirada da gaveta, confeccionada em aço galvanizado na espessura de 1,10mm com 18 pares de esferas em cada lado.

Gavetas:
A – Gavetas montáveis confeccionadas em Galvalume (Al+Zn) no sistema de dobras com travamento utilizando cantoneiras traseiras com 250mm (A) em formato L 15x15mm confeccionada em Galvalume (Al+Zn) #20(0,90mm) com 4 garras de fixação e travamento por encaixe a lateral Direita e Esquerda ao fundo e 2(duas) cantoneiras frontais com 245mm (A) com em formato L 15X15mm confeccionada em Galvalume (Al+Zn) #20(0,90mm) com 2 garras de fixação com travamento por encaixe com lado pré-definido, sendo uma aplicada ao lado direito e outra ao lado esquerdo, sendo utilizadas para fixação da frente ao corpo da gaveta, sendo as medidas externas da gaveta 300mm(A)x394mm(L)x553mm(P), fundo em chapa de aço #26 (0,45mm, hastes para pastas suspensas (medida 470x30mm) em Galvalume (Al+Zn) #20 (0,90mm) reforçada pelo sistema de dobra em Ômega, frente das gavetas em chapa de aço #26 (0,45mm) fixados através de parafusos M4-10 em furação oblonga que possibilitam uma regulagem precisa
B – Bordas laterais com 100mm de altura com a 1ª dobra em 90° a 95mm do fundo e a 2ª dobra a 5mm da 1ª formando um reforço lateral para sustentação da gaveta
C – Porta etiqueta estampado em baixo relevo na parte superior esquerda da gaveta (medida 55mmx32mm) com abertura em sentido vertical na extremidade direita e esquerda.
D Sistema de ventilação: possui furação para circulação de ar na parte superior direita de cada gaveta sendo 15 furos circulares com 6mm de diâmetro em formação triangular com espaçamento de 15mm entre os furos.
E – Puxador estampado (embutido) em toda extensão superior da gaveta através de um sistema de dobras sendo, 1ª dobra de 45°com 25mm, 2ª dobra de 90° com 25mm 3ª dobra de 90° com 20mm terminando com 10mm na parte superior da gaveta na totalidade de sua largura com acabamento perfil em PVC na cor cinza cristal ou grafite.
F – Reforço pelo sistema de perfilamento em “ômega”, mantendo as propriedades do aço reforçando a estrutura do arquivo.
G – Reforço, gaveta, hastes, retaguarda e tampo ponteadas com solda ponto, conforme normas técnicas (AWSSAED8-9M), análise e teste de resistência através de ensaio de cisalhamento por tração.
H – Fechadura cilíndrica do tipo Yale com sistema articulado contendo 2 chaves e com sistema de fechamento simultâneo das gavetas mediante tranca de 25mm (L) x 1300mm(A) #18 (1,20mm) revestida com uma camada de liga Al-Zn (Alumínio e Zinco) aplicado pelo processo de a imersão quente.

ACABAMENTO
Tratamento anti-corrosivo por um processo de nanotecnologia e pintura eletrostática a pó (tinta Hibrida) com camada de 30 a 40 mícrons com secagem em estufa a 240 °C.

Processo com rigoroso controle de qualidade analisado por um laboratório certificado pelo INMETRO atendendo as normas da NBR 8094:1983 ” Material metálico revestido e não revestido a corrosão por exposição a Névoa Salina”, onde é feito ensaio de corrosão acelerada com névoa salina por 500h, devendo o grau de corrosão determinado conforme a ISO 4628-3, não devendo ser maior que Ri 1, conforme item 4.3.1 da norma ABNT 13961:2010.

Pintura eletrostática controlada por Reciprocador, tornando à aplicação uniforme.

CAPACIDADE DE PESO E QUANTIDADE DE PASTAS:

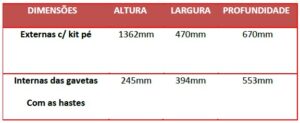

O peso recomendado por gaveta é de 45 kg bem distribuídos. A quantidade de pasta varia de 40 a 50 por gaveta. Segue tabela abaixo das dimensões do arquivo e gavetas:

O licitante vencedor do certame deverá apresentar por parte do fabricante os documentos abaixo direcionados a este órgão:
Laudo de conformidade ergonômica para com a NR 17, por profissional de ergonomia certificado pela ABERGO com validade a vencer, em papel timbrado do profissional que faz a análise, emite e assina o laudo, com foto do produto e sua descrição técnica em documento do fabricante, menção a norma NR-17, análise e conclusão, data e validade.
Cadastro técnico federal de Certificado de regularidade perante o IBAMA código 7-4 (fabricação de estruturas de madeira e de moveis e 3-10 fabricação de artefatos de ferro, aço e de metais não-ferrosos com ou sem tratamento de superfície, inclusive galvanoplastia.
Certidão de registro de pessoa jurídica CREA.
Certidão de responsabilidade técnica de profissional CREA.
Laudo de nevoa salina NBR-8094/1983 500 horas
Laudo de Câmera úmida NBR-8095/2015 500 horas
Laudo de Dióxido de Enxofre NBR-8096/1983 – 500 horas ou 21 ciclos de 24 horas.
