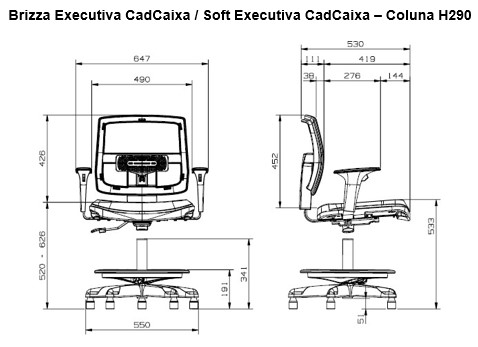

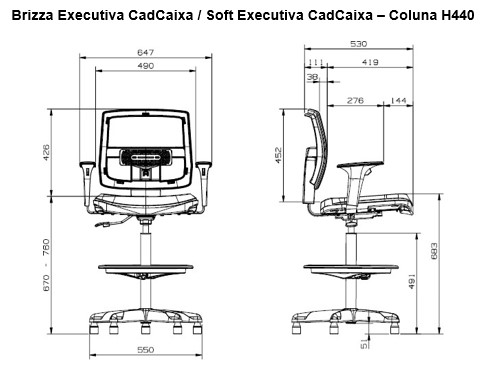

CADEIRA BRIZZA EXECUTIVA CADCAIXA E SOFT EXECUTIVA CADCAIXA
ESPECIFICAÇÕES TÉCNICAS
a) Base
Componente utilizado para manter a estabilidade da cadeira em todas as suas funcionalidades, principalmente nivelamento sobre o piso.
Base Standard Diretor: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 680 mm e constituída com cinco pás de apoio, fabricada em chapa de aço carbono 1008/1020 na espessura de 1,5 mm e conformada pelo processo de estampagem formando um perfil de secção 26 x 26,5 mm e unidas por soldagem MIG. Suas extremidades são conformadas mecanicamente formando o encaixe para o pino das sapatas sem necessidade de buchas ou peças adicionais. Possui um anel central fabricado em tubo de precisão de construção mecânica de aço carbono 1008/1020, onde as pás são fixadas a este pelo processo de soldagem MIG.
A base recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
Por fim o conjunto é coberto por uma blindagem central com design adequado ao produto, montado pelo processo manual por cliques de fixação, com a função de proteção e acabamento da base, além de possuir também uma blindagem telescópica para a coluna a gás. As blindagens são fabricadas pelo processo de injeção em material termoplástico denominado copolímero de polipropileno (PP).
As sapatas fixadas à base são fabricadas em material termoplástico denominado copolímero de polipropileno (PP). O corpo da sapata é constituído por um eixo vertical, perpendicular ao piso, de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco.
Base Piramidal: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 690 mm e constituída com cinco pás de apoio em formato piramidal e com acabamento texturizado. É fabricada pelo processo de injeção de termoplástico em poliamida, aditivada com 30% de fibra de vidro, possuindo na extremidade de cada pá o alojamento para o encaixe das sapatas.
As sapatas fixadas à base são fabricadas em material termoplástico denominado copolímero de polipropileno (PP). O corpo da sapata é constituído por um eixo vertical, perpendicular ao piso, de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco.
b) Coluna
Conjunto mecânico/pneumático utilizado para conectar a base ao mecanismo com a função de regulagem de altura do assento com referência ao piso. Permite também movimentos circulares da cadeira e possui um sistema de amortecimento
de impacto pela ação do gás sob pressão no cartucho e mola de compressão, que atua sobre qualquer condição de altura.
É constituída de um corpo cilíndrico denominado câmara, fabricado com tubo de construção mecânica de precisão de aço carbono 1008/1020 na medida externa de 50 mm conformado em uma de suas extremidades pelo processo de conificação para perfeita fixação na base.
O conjunto câmara recebe proteção contra corrosão através de um revestimento de pintura eletrostática epóxi preto, e no cartucho a gás uma camada de eletrodeposição de cromo (Cromeação).
c) Aro
Elemento estrutural desenvolvido para o apoio dos pés em cadeiras giratórias operacionais altas, proporcionando ao usuário regulagens ergonômicas em função do seu biótipo.
Desenhado e projetado na configuração circular com três elementos de ligação posicionados a 120°, ligando a área externa ao centro do conjunto. Desenvolvida em termoplástico de engenharia, nervuradas e furadas parametricamente para suportar e atender os esforços solicitados pelos usuários durante a utilização do produto.
Fabricado pelo processo de injeção sob pressão e montado sobre um sistema de pastilhas de chapa metálica de aço carbono ABNT 1010/1020 com espessura de 2,50 mm com revestimento de eletrodeposição zincado natural. A regulagem se dá pelo pressionamento de um botão de acionamento ergonômico que desloca a pastilha juntamente com a pequena superfície de termoplástico (membrana) para travamento preciso na coluna da cadeira.
Este sistema de fixação está posicionado no centro do aro, e é travado pelo processo de deformação por fusão. O manuseio deste elemento se dá manualmente através de um botão de acionamento que oferece segurança e excelente usabilidade, além de manter a integridade da qualidade superficial da coluna.
O acabamento superficial apresenta-se com dupla texturização sendo a superfície de apoio dos pés com acabamento antiderrapante e as demais áreas seguindo o desenho das superfícies das bases das colunas.
d) Mecanismo
Conjunto mecânico que possui funcionalidades e recursos de regulagens para manter o conforto do usuário dentro dos padrões ergonômicos.
Plataforma Diretor: Conjunto mecânico que possui uma alavanca para acionamento da coluna a gás, afim de propiciar a regulagem de altura do assento. A inclinação do mecanismo em relação ao piso é de aproximadamente 4°. A plataforma é fabricada com chapas de aço ABNT 1006/20 na espessura de 2,65 mm
sendo fixada ao assento por quatro parafusos sextavados. A alavanca é fabricada em termoplástico através do processo de injeção.
A plataforma recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica) e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao componente.
BackPlax Plus: Fabricado em aço 1010/1020 com corpo predominantemente desenvolvido em chapas de 2,65 mm de espessura. O mecanismo recebe uma proteção de preparação de superfície metálica e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto. O mesmo possui uma blindagem de termoplástico de engenharia (Copolímero de Polipropileno) com acabamento superficial texturizado para impedir o acesso do usuário nas partes móveis do mecanismo.
Possui duas alavancas localizadas no lado direito, uma que trava e destrava o movimento de reclinação do encosto, e a outra que comanda o acionamento da coluna a gás, para regulagem de altura da cadeira.
O mecanismo possui o seguinte recurso:
– Movimento de reclinação do encosto com possibilidade de travamento em qualquer posição.
e) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por compensado multilaminado de madeira com 12 mm de espessura. Possui porcas garra inseridas nos pontos de montagem da madeira, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada uma almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 55 kg/m³, podendo ocorrer variações na ordem de +/- 10%, e espessura média de 40 mm.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 500 mm de largura e 450 mm de profundidade, apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
f) Apoia Braços
Conjunto mecânico de apoio e posicionamento dos braços de forma ergonômica e confortável.
Braço 3D: Apoio de braço com três tipos de regulagem, sendo de altura, avanço horizontal e giro sobre seu próprio eixo. A regulagem de altura se dá pelo pressionamento de um botão na lateral externa do apoio de braço, já o avanço horizontal e o giro se dão de maneira simples, bastando que o usuário exerça força sobre o mesmo e o posicione na posição desejada.
Possui 70 mm de curso para a regulagem de altura, dispostos em sete posições definidas, 22 mm para regulagem horizontal e a regulagem de giro permite 24° de rotação para cada sentido.
A alma do apoio de braço é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura, já os componentes e mecanismos estruturais são fabricados em poliamida aditivada com 30% de fibra de vidro, com peças de acabamento em copolímero de polipropileno. Para montar o braço no assento, são utilizados dois parafusos sextavados para cada braço.
Braço Regulável: Apoio de braço com regulagem de altura, que se dá pelo pressionamento de um botão na parte frontal do apoio de braço. Possui 70 mm de curso para a regulagem de altura, dispostos em oito posições definidas,
A alma do apoio de braço é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura, já o restante dos componentes são fabricados em termoplástico de engenharia (Copolímero de Polipropileno) com 30% de fibra de vidro. Para montar o braço no assento, são utilizados dois parafusos sextavados para cada braço.
g) Encosto
Componente utilizado para sustentação da região do apoio lombar com a funcionalidade de acomodar confortavelmente as costas em um desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto é constituído por uma moldura que é fabricada em ABS, pelo processo de injeção de termoplásticos, enquanto a estrutura do encosto é fabricada em termoplástico de engenharia (Copolímero de Polipropileno), reforçado com fibra de vidro. Possui dimensões aproximadas de 460 mm de largura por 390 mm de altura.
Na configuração Executiva, a superfície de contato com o usuário é formada por uma tela 100% poliéster fixada à moldura. Essa por sua vez é fixada na estrutura por meio de parafusos para plástico.
Na configuração Soft Executiva, a superfície de contato com o usuário é composta por um revestimento atrelado a uma almofada de espuma ergonômica e flexível. Esta almofada possui densidade controlada de 33 kg/m³, podendo ocorrer variações na ordem de +/- 10%, e espessura média de 20 mm.
Em ambas as configurações a estrutura recebe quatro buchas americanas em seus pontos de união com a lâmina, que fará a ligação do encosto com o assento ou com o próprio mecanismo, dependendo da opção selecionada.
Na versão com encosto fixo, a lâmina que liga o encosto ao assento é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura.
Na versão com encosto regulável, a lâmina com catraca é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura com vinco central para uma maior resistência. A catraca é fabricada em peças injetadas em Poliamida, reforçada com fibra de vidro. Para acionar a regulagem, basta puxar o encosto para cima e posicionar na altura desejada. Para baixá-lo, basta puxar até a altura máxima que o mecanismo se desarma e libera o encosto até a posição mais baixa. Possui 65 mm de curso para a regulagem de altura, dispostos em sete posições definidas,
Independentemente da versão do encosto, todos possuem apoio lombar regulável. O apoio lombar é um conjunto fabricado em uma mistura de polipropileno e EVA, fabricado pelo processo de injeção de termoplástico. Este apoio é posicionado atrás da superfície de contato com o usuário, e permite um ajuste na altura do apoio lombar em nove posições distintas que percorrem um curso de 40 mm.
CERTIFICAÇÕES
• Laudo Ergonômico – NR 17.
