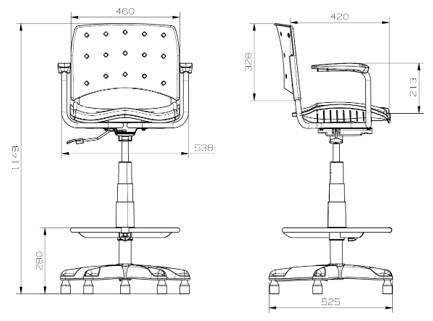

CADEIRA ERGOPLAX SECRETÁRIA CADCAIXA
ESPECIFICAÇÕES TÉCNICAS
a) Base Giratória
Componente utilizado para manter a estabilidade da cadeira em todas as suas funcionalidades, principalmente nivelamento sobre o piso, oferecido no modelo abaixo:
Base Standard Secretária c/ Sapata: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 555 mm e constituída com 5 (cinco) pás de apoio, fabricada em chapa de aço carbono ABNT 1008/1020 na espessura de 1,5 mm e conformada por um processo de estampagem formando um perfil de secção 26×26,5 mm e unidas por soldagem MIG. Suas extremidades são conformadas mecanicamente formando o encaixe para o pino da sapata sem necessidade de buchas ou peças adicionais.
Possui um anel central fabricado em tubo de precisão de construção mecânica de Aço Carbono 1008/20, onde as pás são fixadas a este pelo processo automatizado de soldagem MIG, que garante a qualidade e acabamento do produto. O conjunto base recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica e revestida por pintura eletrostática epóxi em pó. O conjunto é coberto por uma blindagem central com design adequado ao produto, montado pelo processo manual por cliques de fixação, com a função de proteção e acabamento da base, além de possuir também uma blindagem telescópica para a coluna a gás. As blindagens são fabricadas pelo processo de injeção em material termoplástico denominado copolímero de polipropileno (PP).
As sapatas fixadas à base são fabricadas em material termoplástico denominado copolímero de polipropileno (PP). O corpo da sapata é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco.
b) Aro
Elemento estrutural desenvolvido para o apoio dos pés em cadeiras giratórias operacionais altas, proporcionando ao usuário regulagens ergonômicas em função do biótipo do usuário.
Desenhado e projetado na configuração circular com três elementos de ligação posicionados a 120°, ligando a área externa ao centro do conjunto. Desenvolvida em termoplástico de engenharia, nervuradas e furadas parametricamente pelas ferramentas FEA (Análise de Elementos Finitos) para suportar e atender os esforços solicitados pelos usuários e principalmente pela norma técnica NBR 13962: versão 2006.
Fabricado pelo processo de injeção sob pressão e montado sobre um sistema de pastilhas de chapa metálica de aço carbono ABNT 1010/1020 com espessura de 2,50 mm com revestimento de eletrodeposição zincado natural. A regulagem se dá pelo pressionamento de um botão de acionamento ergonômico que desloca a pastilha juntamente com a pequena superfície de termoplástico (membrana) para travamento preciso na coluna da cadeira.
Este sistema de fixação está posicionado no centro do aro Evolution e é travado pelo processo de deformação por fusão. O manuseio deste elemento se dá manualmente através de um botão de acionamento que oferece segurança e excelente usabilidade, além de manter a integridade da qualidade superficial da coluna.
O acabamento superficial apresenta-se com dupla texturização sendo a superfície de apoio dos pés com acabamento antiderrapante e as demais áreas seguindo o desenho das superfícies das bases das colunas.
c) Coluna a Gás
Conjunto mecânico/pneumático utilizado para conectar a base ao mecanismo e que possui a função de regulagem de altura do assento com referência ao piso, através de uma alavanca de acionamento disposta abaixo do assento. Também permite movimento circular da cadeira e sistema de amortecimento de impacto pela ação do gás sob pressão no cartucho e mola de compressão que atua sobre qualquer condição de altura.
Constituído de um corpo cilíndrico denominado câmara, fabricado com tubo de construção mecânica de precisão de aço carbono ABNT 1008/1020 na medida externa de 50,00 mm e conformado em uma de suas extremidades pelo processo de conificação para perfeita fixação na base. A coluna a gás tem qualificação conforme a norma DIN 4550 BIFMA.
O conjunto câmara recebe proteção contra corrosão através de um revestimento de pintura eletrostática epóxi preto e no cartucho a gás uma camada de eletrodeposição de cromo (Cromeação).
d) Plataforma
Conjunto mecânico utilizado na conexão da estrutura do assento e que possui funcionalidades e recursos de regulagens para manter o conforto do usuário dentro dos mais altos padrões de ergonomia.
UnivPlax: A plataforma é um conjunto mecânico que possui uma alavanca para acionamento da coluna a gás para regulagem de altura do assento. A inclinação do mecanismo em relação ao piso é de aproximadamente 4°.
A plataforma é fabricada com chapas de aço ABNT 1010/20 na espessura de 2,5 mm sendo fixada ao assento por 4 (quatro) parafusos sextavados com dimensões aproximadas de ¼” x 1.½”.
O conjunto recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica por fosfatização à base de zinco e é revestida por pintura eletrostática epóxi em pó.
e) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
O assento é produzido em termoplástico de engenharia (Copolímero de Polipropileno), fabricado pelo processo de injeção e moldado anatomicamente com acabamento texturizado. Possui dimensões aproximadas de 460 mm (largura) x 415 mm (profundidade) apresentando em suas extremidades cantos arredondados. Possui ainda o assento na configuração estofada com alma plástica que é fixada ao mesmo por meio de parafusos para plástico.
A estrutura de sustentação do assento e do encosto é fabricada em tubos de aço carbono ABNT 1010/1020 com diâmetro de 22,22 mm e 1,50 mm de espessura, que recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
f) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis, através do sistema de regulagem vertical contendo posições ajustáveis.
O apoio de braço é formado pelo prolongamento da estrutura de sustentação do assento e encosto, coberto por uma peça em termoplástico de engenharia (Copolímero de Polipropileno) fabricado pelo processo de injeção com acabamento texturizado. Suas dimensões giram em torno de 55 mm de largura por 245 mm de comprimento e são fixados por 2 (dois) parafusos flangeados para plástico com dimensões de 4,0×25 mm.
g) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto é fabricado em termoplástico de engenharia (Copolímero de Polipropileno) injetado e moldado anatomicamente com acabamento texturizado, com dimensões de 460 mm (largura) x 335 mm (altura) apresentando em suas extremidades cantos arredondados. O encosto é unido à estrutura por dupla cavidade na parte posterior do encosto, que se encaixa na estrutura metálica. O travamento do encosto se dá por dois pinos fixadores, injetados em termoplástico de engenharia (Copolímero de Polipropileno) fabricados pelo processo de injeção. Esse fixador segue a cor do encosto, dispensando a presença de rebites ou parafusos. O encosto possui furos que facilitam a transferência térmica.
CERTIFICAÇÃO
• Laudo Ergonômico NR 17.
