CADEIRA OPERATIVA PLUS EXECUTIVA 4 PÉS
ESPECIFICAÇÕES TÉCNICAS
a) Base
Conjunto desenvolvido para manter a integridade do produto suportando todos os níveis de resistência e durabilidade prescritos como requisitos de engenharia pelas normas técnicas.
Sua configuração é definida por uma estrutura com 4 pés, fabricada em tubo industrial de construção mecânica de aço carbono ABNT 1008/1020 com diâmetro de 25,4mm e parede de 1,5 mm, e travessas de aço carbono ABNT 1008/1020 em tubo de secção quadrada 20×20 mm com 1,2 mm de espessura. A base em forma de 4 pés é fabricada pelo processo mecânico de curvamento de tubos, possuindo 2 (duas) travessas que unem uma perna à outra pelo processo de soldagem MIG. A estrutura contem 4 (quatro) deslizadores fixos articulados, desenvolvidos para manter a base apoiada sobre o piso e principalmente evitar o contato direto do metal com a superfície de apoio. Fabricados em material termoplástico denominado Polipropileno, pelo processo de injeção. A estrutura se fixa ao assento por parafusos sextavados flangeados com as medidas aproximadas de ¼”x 2.½”, juntamente com 4 (quatro) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno).
Toda a estrutura recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
b) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por compensado de madeira, fabricado a partir lâminas de eucalipto e pinnus com 14 mm de espessura, usinadas e furadas de maneira a se obter a configuração do produto. Na localização dos furos são inseridas porcas de fixação com garras de ¼”, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 kg/m³ podendo ocorrer variações na ordem de +/- 2 kg/m³.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 480 mm (largura) x 455 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
c) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis.

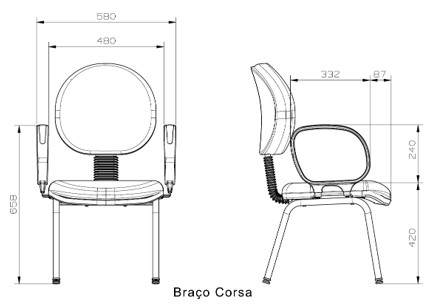

Braço Corsa: Consiste em uma estrutura plástica em arco, injetado em termoplástico de engenharia (Copolímero de Polipropileno), com duas flanges de aço em formato de “L” para a fixação no assento. Para montar o braço no assento, são utilizados 4 (quatro) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1.¼”.
d) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
A lâmina que liga o encosto ao assento é fabricada em chapa de aço ABNT 1008/1020 com 6,35 mm de espessura com vinco central para maior resistência.
O encosto possui estrutura injetada em termoplástico de engenharia (Copolímero de Polipropileno) reforçada com fibra de vidro e possui porcas garra ¼” fixadas nos pontos de montagem do mecanismo e lâmina. Suas dimensões são aproximadamente 420 mm (largura) x 380 mm (altura). Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.
Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 Kg/m³ podendo ocorrer variações na ordem de +/- 2 Kg/ m³.
CERTIFICAÇÃO
• Laudo Ergonômico NR 17.
