CADEIRA OPERATIVA PLUS PRESIDENTE
ESPECIFICAÇÕES TÉCNICAS
a) Rodízios
Componente utilizado para manter a estabilidade e apoio ao piso e com a função de manter a mobilidade da cadeira, através de deslocamentos giratórios e lineares conforme manuseio do usuário.
Rodízio de PU: Constituído de 2 (duas) roldanas circulares na dimensão de 50 mm de diâmetro e fabricadas em termoplástico denominado de poliamida (PA 6,6) e PU em sua extremidade, dedicadas para serem utilizadas em pisos rígidos. O corpo do rodízio confeccionado de forma semicircular e fabricado em material termoplástico denominado de poliamida (PA 6,6). As roldanas são fixadas neste corpo através de um eixo horizontal de aço carbono ABNT 1005/10 na dimensão de 6 mm que é submetido a um processo de lubrificação através de graxa específica para redução de atrito na operação de rolamento sob o piso. O corpo do rodízio é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco onde se encontra montado através de um anel elástico sob pressão no corpo do rodízio, que recebe lubrificação para reduzir o atrito no deslocamento rotativo.
Rodízio de PA: Constituído de 2 (duas) roldanas circulares na dimensão de 50 mm de diâmetro e fabricadas em termoplástico denominado de poliamida (PA 6,6), dedicadas para serem utilizadas em pisos carpetados. O corpo do rodízio configurado de forma semicircular é fabricado em material termoplástico denominado Poliamida (PA 6,6). As roldanas são fixadas neste corpo através de um eixo horizontal de aço carbono ABNT 1005/10 na dimensão de 6 mm que é submetido a um processo de lubrificação através de graxa específica para redução de atrito na operação de rolamento sob o piso. O corpo do rodízio é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco onde se encontra montado através de um anel elástico sob pressão no corpo do rodízio, que recebe lubrificação para reduzir o atrito no deslocamento rotativo.
b) Base Giratória
Componente utilizado para manter a estabilidade da cadeira em todas as suas funcionalidades, principalmente nivelamento sobre o piso, oferecido no modelo específico abaixo:
Base Standard Diretor: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 660 mm e constituída com 5 (cinco) pás de apoio, fabricada em chapa de aço carbono ABNT 1008/1020 na espessura de 1,5 mm e conformada por um processo de estampagem formando um perfil de secção 26×26,5 mm e unidas por soldagem MIG. Suas extremidades são conformadas mecanicamente formando o encaixe para o pino do rodízio sem necessidade de buchas ou peças adicionais. Possui um anel central fabricado em tubo de precisão de construção mecânica de Aço Carbono 1008/20, onde as pás são
fixadas a este pelo processo automatizado de soldagem MIG, que garante a qualidade e acabamento do produto. O conjunto base recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica e revestida por pintura eletrostática epóxi em pó. O conjunto é coberto por uma blindagem central com design adequado ao produto, montado pelo processo manual por cliques de fixação, com a função de proteção e acabamento da base, além de possuir também uma blindagem telescópica para a coluna a gás. As blindagens são fabricadas pelo processo de injeção em material termoplástico denominado copolímero de polipropileno (PP).
c) Coluna a Gás
Conjunto mecânico/pneumático utilizado para conectar a base ao mecanismo e que possui a função de regulagem de altura do assento com referência ao piso, através de uma alavanca de acionamento disposta abaixo do assento. Também permite movimento circular da cadeira e sistema de amortecimento de impacto pela ação do gás sob pressão no cartucho e mola de compressão que atua sobre qualquer condição de altura.
Constituído de um corpo cilíndrico denominado câmara, fabricado com tubo de construção mecânica de precisão de aço carbono ABNT 1008/1020 na medida externa de 50,00 mm e conformado em uma de suas extremidades pelo processo de conificação para perfeita fixação na base. A coluna a gás tem qualificação conforme a norma DIN 4550 BIFMA.
O conjunto câmara recebe proteção contra corrosão através de um revestimento de pintura eletrostática epóxi preto e no cartucho a gás uma camada de eletrodeposição de cromo (Cromeação).
d) Mecanismo
Conjunto mecânico utilizado na conexão da estrutura do assento e que possui funcionalidades e recursos de regulagens para manter o conforto do usuário dentro dos mais altos padrões de ergonomia.
RelaxPlax: O mecanismo chamado RelaxPlax é um conjunto mecânico que possui uma alavanca para acionamento da coluna a gás para regulagem de altura do assento, além de travamento e liberação do reclinamento simultâneo 1:1 de assento e encosto. A tensão deste reclinamento é ajustável por meio de uma manopla, localizada na parte da frente do mecanismo, que quando girada aumenta ou diminui a pressão sobre a mola que regula o movimento. A faixa de variação do reclinamento é de 13,5°. O mecanismo é fabricado com chapas de aço ABNT 1010/20 na espessura de 2,5 mm, sendo fixado ao assento por 4 (quatro) parafusos sextavados com as medidas de ¼” x 1.¾” e 4 (quatro) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno). O mecanismo recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica por fosfatização à base de zinco e revestida por pintura eletrostática epóxi em pó.
Backita Plus: O mecanismo chamado Backita Plus é um conjunto mecânico que possui duas alavancas para regulagem de altura do assento e regulagem da inclinação do encosto. A alavanca de regulagem de altura do assento é injetada em Poliamida PA reforçada com Fibra de Vidro, e possui alma metálica como reforço estrutural em duas chapas de aço na espessura de 2,65 mm revestidas com processo de eletrodeposição à zinco, garantindo resistência mecânica e também contra corrosão.
O sistema de travamento de reclinação do encosto acontece por meio da pressão exercida por uma mola helicoidal em um conjunto de lâminas que travam umas às outras por atrito e pelo princípio de fricção. A alavanca de controle de reclinação do encosto também é injetada em Poliamida PA reforçada com fibra de vidro. Ao acionar a alavanca para cima ela libera o movimento do encosto que também se dá pelo uso de duas molas helicoidais bastando ao usuário posicionar o encosto na posição desejada e liberar a alavanca para travar o mecanismo. A faixa de variação de reclinagem é de 73° a 104°. O mecanismo também proporciona a regulagem de altura do encosto por meio de catraca automática, com curso de 70 mm, que se libera ao chegar à altura máxima e após isso, retorna à posição inicial, permitindo que o usuário ajuste a altura para seu melhor conforto.
O mecanismo é fabricado com chapas de aço ABNT 1010/20 na espessura de 2,65 mm e é fixado ao assento por 4 (quatro) parafusos sextavados com as medidas de ¼” x 1”. O Mecanismo possui um suporte para fixação do encosto em formato de “L”, no qual é fabricado com tubo industrial na configuração oblongular e na dimensão de 25×50 mm com espessura de 1,50 mm. Dois parafusos philips ¼” x 1” juntamente com anéis elásticos fazem a perfeita união entre o encosto e o mecanismo. O mecanismo possui uma blindagem de termoplástico de engenharia (Copolímero de Polipropileno) no acabamento superficial texturizado, para impedir o acesso do usuário nos sistemas de funcionalidade da cadeira e participando de um componente de design, segurança e proteção contra agentes externos. O mecanismo recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica por fosfatização à base de zinco e revestida por pintura eletrostática epóxi em pó.
e) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por estrutura plástica injetada em polipropileno com fibra de vidro. Possui porcas garra ¼” inseridas nos pontos de montagem da estrutura, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 50 kg/m³ podendo ocorrer variações na ordem de +/- 2 kg/m³.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional.
Suas dimensões são aproximadamente 480 mm (largura) x 455 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
f) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis, através do sistema de regulagem vertical contendo posições ajustáveis. As opções para apoio de braço seguem abaixo:

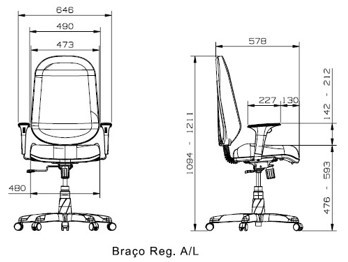

Braço Regulável: Apoio de braço em termoplástico de engenharia (Copolímero de Polipropileno) fabricado pelo processo de injeção, sendo que em suas propriedades mecânicas uma mistura de 30% de fibra de vidro é adicionada para dar maior resistência para a peça. Para a regulagem vertical do apoio deve-se pressionar o gatilho localizado na parte frontal, podendo o usuário escolher até 8 posições de ajuste, obtendo um curso de regulagem de até 70 mm. A chapa do braço é constituída de aço carbono ABNT 1008/1020 com 6,35 mm de espessura com seus cantos arredondados. Para montar o braço no assento, são utilizados 2 (dois) parafusos sextavados (para cada braço) com as dimensões aproximadas de
¼” x 1.¼”.

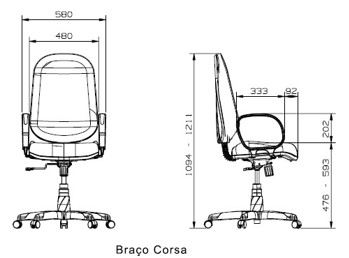

Braço Corsa: Consiste em uma estrutura plástica em arco, injetado em termoplástico de engenharia (Copolímero de Polipropileno), com duas flanges de aço em formato de “L” para a fixação no assento. Para montar o braço no assento, são utilizados 4 (quatro) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1.¼”.
g) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários. A cadeira é oferecida ainda com a opção de regulagem de altura do encosto, permitindo o ajuste do apoio lombar a uma gama de biótipos ainda maior.
Na versão com encosto fixo, a lâmina que liga o encosto ao assento é fabricada em chapa de aço ABNT 1008/1020 com 6,35 mm de espessura com vinco central para maior resistência. Já a lâmina com catraca, para a versão com regulagem de altura, é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura com vinco central para uma maior resistência. Possui catraca fabricada em peças injetadas em Poliamida, reforçada com fibra de vidro. Para acionar a regulagem, basta puxar o encosto para cima e posicionar na altura desejada. Para baixá-lo basta puxar até a altura máxima que o mecanismo se desarma e libera o encosto até a posição mais baixa.
O encosto possui estrutura injetada em termoplástico de engenharia
(Copolímero de Polipropileno) reforçada com fibra de vidro e possui porcas garra ¼” fixadas nos pontos de montagem do mecanismo e lâmina. Suas dimensões são aproximadamente 470 mm (largura) x 620 mm (altura), com cantos arredondados. Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.
Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 46 Kg/m³ podendo ocorrer variações na ordem de +/- 2 Kg/ m³.
CERTIFICAÇÃO
• Laudo Ergonômico NR 17.
