CADEIRA OPERATIVA PLUS SECRETÁRIA 4 PÉS
ESPECIFICAÇÕES TÉCNICAS
a) Base
Conjunto desenvolvido para manter a integridade do produto suportando todos os níveis de resistência e durabilidade prescritos como requisitos de engenharia pelas normas técnicas.
Sua configuração é definida por uma estrutura com 4 pés, fabricada em tubo industrial de construção mecânica de aço carbono ABNT 1008/1020 com diâmetro de 25,4mm e parede de 1,5 mm, e travessas de aço carbono ABNT 1008/1020 em tubo de secção quadrada 20×20 mm com 1,2 mm de espessura. A base em forma de 4 pés é fabricada pelo processo mecânico de curvamento de tubos, possuindo 2 (duas) travessas que unem uma perna à outra e também um tubo oblongo que serve para fazer a fixação do encosto, ambos soldados uns aos outros pelo processo de soldagem MIG. A estrutura contém 4 (quatro) deslizadores fixos articulados, desenvolvidos para manter a base apoiada sobre o piso e principalmente evitar o contato direto do metal com a superfície de apoio. Fabricados em material termoplástico denominado Polipropileno, pelo processo de injeção. A estrutura se fixa ao assento por parafusos sextavados flangeados com as medidas aproximadas de ¼”x 2”, juntamente com 4 (quatro) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno).
Toda a estrutura recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
b) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por compensado de madeira, fabricado a partir lâminas de eucalipto e pinnus com 10 mm de espessura, usinadas e furadas de maneira a se obter a configuração do produto. Na localização dos furos são inseridas porcas de fixação com garras de ¼”, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 kg/m³ podendo ocorrer variações na ordem de +/- 2 kg/m³.

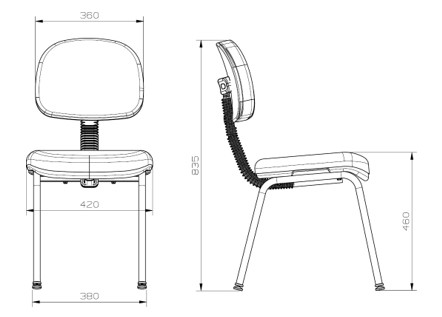

O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 420 mm (largura) x 380 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
c) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto possui estrutura injetada em termoplástico de engenharia (Copolímero de Polipropileno) reforçada com fibra de vidro. Suas dimensões são aproximadamente 360 mm (largura) x 270 mm (altura). Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.
Para a fixação do encosto à base, é desenvolvido um tubo industrial de construção mecânica ABNT 1008/1020. O tubo é oblongo e possui as dimensões de 16×30 mm com espessura de 1,9 mm. Este tubo ainda é envolvido por uma sanfona plástica, fabricada em termoplástico de engenharia (Copolímero de Polipropileno) pelo processo de injeção à sopro. O conjunto é fixado ao encosto por uma acopla fabricada em termoplástico de engenharia (Copolímero de Polipropileno) e em sua extremidade é colocado um pino de sustentação do encosto, fabricado em material ABNT 1008/1020 de 35×60 mm.
Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 Kg/m³ podendo ocorrer variações na ordem de +/- 2 Kg/ m³.
CERTIFICAÇÃO
• Laudo Ergonômico NR 17.
