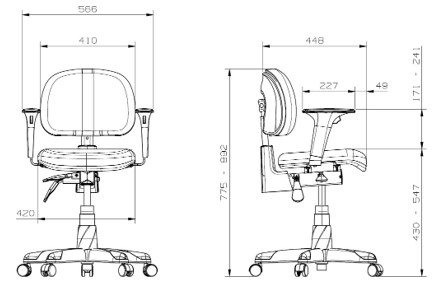

CADEIRA OPERATIVA PLUS SECRETÁRIA M1
ESPECIFICAÇÕES TÉCNICAS
a) Rodízios
Componente utilizado para manter a estabilidade e apoio ao piso e com a função de manter a mobilidade da cadeira, através de deslocamentos giratórios e lineares conforme manuseio do usuário.
Rodízio de PU: Constituído de 2 (duas) roldanas circulares na dimensão de 50 mm de diâmetro e fabricadas em termoplástico denominado de poliamida (PA 6,6) e PU em sua extremidade, dedicadas para serem utilizadas em pisos rígidos. O corpo do rodízio confeccionado de forma semicircular e fabricado em material termoplástico denominado de poliamida (PA 6,6). As roldanas são fixadas neste corpo através de um eixo horizontal de aço carbono ABNT 1005/10 na dimensão de 6 mm que é submetido a um processo de lubrificação através de graxa específica para redução de atrito na operação de rolamento sob o piso. O corpo do rodízio é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco onde se encontra montado através de um anel elástico sob pressão no corpo do rodízio, que recebe lubrificação para reduzir o atrito no deslocamento rotativo.
Rodízio de PA: Constituído de 2 (duas) roldanas circulares na dimensão de 50 mm de diâmetro e fabricadas em termoplástico denominado de poliamida (PA 6,6), dedicadas para serem utilizadas em pisos carpetados. O corpo do rodízio configurado de forma semicircular é fabricado em material termoplástico denominado Poliamida (PA 6,6). As roldanas são fixadas neste corpo através de um eixo horizontal de aço carbono ABNT 1005/10 na dimensão de 6 mm que é submetido a um processo de lubrificação através de graxa específica para redução de atrito na operação de rolamento sob o piso. O corpo do rodízio é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco onde se encontra montado através de um anel elástico sob pressão no corpo do rodízio, que recebe lubrificação para reduzir o atrito no deslocamento rotativo.
b) Base Giratória
Componente utilizado para manter a estabilidade da cadeira em todas as suas funcionalidades, principalmente nivelamento sobre o piso, oferecido no modelo abaixo:
Base Standard Secretária: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 555 mm e constituída com 5 (cinco) pás de apoio, fabricada em chapa de aço carbono ABNT 1008/1020 na espessura de 1,5 mm e conformada por um processo de estampagem formando um perfil de secção 26×26,5 mm e unidas por soldagem MIG. Suas extremidades são conformadas mecanicamente formando o encaixe para o pino do rodízio sem necessidade de buchas ou peças adicionais. Possui um anel central fabricado em tubo de precisão de construção mecânica de Aço Carbono 1008/20, onde as pás são
fixadas a este pelo processo automatizado de soldagem MIG, que garante a qualidade e acabamento do produto. O conjunto base recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica e revestida por pintura eletrostática epóxi em pó. O conjunto é coberto por uma blindagem central com design adequado ao produto, montado pelo processo manual por cliques de fixação, com a função de proteção e acabamento da base, além de possuir também uma blindagem telescópica para a coluna a gás. As blindagens são fabricadas pelo processo de injeção em material termoplástico denominado copolímero de polipropileno (PP).
c) Coluna a Gás
Conjunto mecânico/pneumático utilizado para conectar a base ao mecanismo e que possui a função de regulagem de altura do assento com referência ao piso, através de uma alavanca de acionamento disposta abaixo do assento. Também permite movimento circular da cadeira e sistema de amortecimento de impacto pela ação do gás sob pressão no cartucho e mola de compressão que atua sobre qualquer condição de altura.
Constituído de um corpo cilíndrico denominado câmara, fabricado com tubo de construção mecânica de precisão de aço carbono ABNT 1008/1020 na medida externa de 50,00 mm e conformado em uma de suas extremidades pelo processo de conificação para perfeita fixação na base. A coluna a gás tem qualificação conforme a norma DIN 4550 BIFMA.
O conjunto câmara recebe proteção contra corrosão através de um revestimento de pintura eletrostática epóxi preto e no cartucho a gás uma camada de eletrodeposição de cromo (Cromeação).
d) Mecanismo
Conjunto mecânico utilizado na conexão da estrutura do assento e que possui funcionalidades e recursos de regulagens para manter o conforto do usuário dentro dos mais altos padrões de ergonomia.
Backita M1: O mecanismo Backita M1 é um conjunto mecânico que possui duas alavancas para regulagem de altura do assento e para a inclinação do encosto.
A alavanca de regulagem de altura do assento é fabricada em poliamida (PA) reforçada com fibra de vidro. Possui alma metálica com reforço estrutural de duas chapas de aço na espessura de 2,65 mm cada, revestidas pelo processo de eletrodeposição à zinco, garantindo resistência mecânica contra corrosão.
O sistema de travamento da reclinação do encosto acontece por meio da pressão exercida por uma mola helicoidal em um conjunto de lâminas que travam umas às outras por atrito e pelo princípio de fricção. A alavanca de controle de reclinação do encosto também é injetada em poliamida (PA) reforçada com fibra de vidro. Ao acionar a alavanca pra baixo ela libera o movimento do encosto que também se dá pelo uso de duas molas helicoidais bastando ao usuário posicionar o
encosto na posição desejada e liberar a alavanca para travar o mecanismo. A faixa de variação de reclinagem é de 73° a 104°. O mecanismo também proporciona a regulagem de altura do encosto por meio de catraca automática, com curso de 70 mm, que se libera ao chegar à altura máxima e após isso, retorna à posição inicial, permitindo que o usuário ajuste a altura para seu melhor conforto.
O mecanismo possui uma blindagem de termoplástico de engenharia (Copolímero de Polipropileno) no acabamento superficial texturizado, para impedir o acesso do usuário nos sistemas de funcionalidade da cadeira e participando de um componente de design, segurança e proteção contra agentes externos.
O mecanismo recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica por fosfatização à base de zinco e revestida por pintura eletrostática epóxi em pó.
Para a montagem do mecanismo ao assento são utilizados 4 (quatro) parafusos sextavados com as medidas aproximadas de ¼” x 1.¼”, juntamente com 4 (quatro) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno).
e) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por compensado de madeira, fabricado a partir lâminas de eucalipto e pinnus com 10 mm de espessura, usinadas e furadas de maneira a se obter a configuração do produto. Na localização dos furos são inseridas porcas de fixação com garras de ¼”, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 kg/m³ podendo ocorrer variações na ordem de +/- 2 kg/m³.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 420 mm (largura) x 380 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
f) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis, através do sistema de regulagem vertical contendo posições ajustáveis.
Braço Regulável: Apoio de braço em termoplástico de engenharia (Copolímero de Polipropileno) fabricado pelo processo de injeção, sendo que em suas
propriedades mecânicas uma mistura de 30% de fibra de vidro é adicionada para dar maior resistência para a peça. Para a regulagem vertical do apoio deve-se pressionar o gatilho localizado na parte frontal, podendo o usuário escolher até 8 posições de ajuste, obtendo um curso de regulagem de até 70 mm. A chapa do braço é constituída de aço carbono ABNT 1008/1020 com 6,35 mm de espessura com seus cantos arredondados. Para montar o braço no assento, são utilizados 2 (dois) parafusos sextavados (para cada braço) com as dimensões aproximadas de
¼” x 1.¼”.
g) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto possui estrutura injetada em termoplástico de engenharia (Copolímero de Polipropileno) reforçada com fibra de vidro e possui porcas garra ¼” fixadas nos pontos de montagem do mecanismo e lâmina. Suas dimensões são aproximadamente 410 mm (largura) x 290 mm (altura). Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.
O encosto é fixado ao mecanismo por meio de um tubo industrial oblongo, onde o usuário precisa apenas puxar o encosto para cima e posicionar na altura desejada. Para baixá-lo basta puxar até a altura máxima que o mecanismo se desarma e libera o encosto até a posição mais baixa.
Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 45 Kg/m³ podendo ocorrer variações na ordem de +/- 2 Kg/ m³.
CERTIFICAÇÃO
• Laudo Ergonômico NR 17.
