CADEIRA PREMIUM EXECUTIVA CADCAIXA

ESPECIFICAÇÕES TÉCNICAS
a) Base Giratória
Componente utilizado para manter a estabilidade da cadeira em todas as suas funcionalidades, principalmente nivelamento sobre o piso, oferecido no modelo abaixo:
Base Standard Secretária c/ Sapata: Conjunto definido por uma configuração em forma de pentágono, obtendo um diâmetro na ordem de 555 mm e constituída com 5 (cinco) pás de apoio, fabricada em chapa de aço carbono ABNT 1008/1020 na espessura de 1,5 mm e conformada por um processo de estampagem formando um perfil de secção 26×26,5 mm e unidas por soldagem MIG. Suas extremidades são conformadas mecanicamente formando o encaixe para o pino da sapata sem necessidade de buchas ou peças adicionais. Possui um anel central fabricado em tubo de precisão de construção mecânica de Aço Carbono 1008/20, onde as pás são fixadas a este pelo processo automatizado de soldagem MIG, que garante a qualidade e acabamento do produto. O conjunto base recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica e revestida por pintura eletrostática epóxi em pó. O conjunto é coberto por uma blindagem central com design adequado ao produto, montado pelo processo manual por cliques de fixação, com a função de proteção e acabamento da base, além de possuir também uma blindagem telescópica para a coluna a gás. As blindagens são fabricadas pelo processo de injeção em material termoplástico denominado copolímero de polipropileno (PP).

As sapatas fixadas à base são fabricadas emmaterial termoplástico denominado copolímero de polipropileno (PP). O corpo da sapata é constituído por um eixo vertical (perpendicular ao piso) de aço carbono ABNT 1008/10 na dimensão de 11 mm e protegido contra corrosão pelo processo de eletrodeposição a zinco.

b) Apoia Pé
Elemento estrutural desenvolvido para o apoio dos pés em cadeiras giratórias operacionais altas, proporcionando ao usuário regulagens ergonômicas em função do biótipo do usuário.

Desenhado e projetado na configuração circular com três elementos de ligação posicionados a 120°, ligando a área externa ao centro do conjunto. Desenvolvida em termoplástico de engenharia, nervuradas e furadas parametricamente pelas ferramentas FEA (Análise de Elementos Finitos) para suportar e atender os esforços solicitados pelos usuários e principalmente pela norma técnica NBR 13962: versão 2006.

Fabricado pelo processo de injeção sob pressão e montado sobre um sistema de pastilhas de chapa metálica de aço carbono ABNT 1010/1020 com espessura de 2,50 mm com revestimento de eletrodeposição zincado natural. A regulagem se dá pelo pressionamento de um botão de acionamento ergonômico que desloca a pastilha juntamente com a pequena superfície de termoplástico (membrana) para travamento preciso na coluna da cadeira.

Este sistema de fixação está posicionado no centro do aro Evolution e é travado pelo processo de deformação por fusão. O manuseio deste elemento se dá manualmente através de um botão de acionamento que oferece segurança e excelente usabilidade, além de manter a integridade da qualidade superficial da coluna.

O acabamento superficial apresenta-se com dupla texturização sendo a superfície de apoio dos pés com acabamento antiderrapante e as demais áreas seguindo o desenho das superfícies das bases das colunas.

c) Coluna a Gás
Conjunto mecânico/pneumático utilizado para conectar a base ao mecanismo e que possui a função de regulagem de altura do assento com referência ao piso, através de uma alavanca de acionamento disposta abaixo do assento. Também permite movimento circular da cadeira e sistema de amortecimento de impacto pela ação do gás sob pressão no cartucho e mola de compressão que atua sobre qualquer condição de altura.

Constituído de um corpo cilíndrico denominado câmara, fabricado com tubo de construção mecânica de precisão de aço carbono ABNT 1008/1020 na medida externa de 50,00 mm e conformado em uma de suas extremidades pelo processo de conificação para perfeita fixação na base. A coluna a gás tem qualificação conforme a norma DIN 4550 classe 4.

O conjunto câmara recebe proteção contra corrosão através de um revestimento de pintura eletrostática epóxi preto e no cartucho a gás uma camada de eletrodeposição de cromo (Cromeação).

d) Mecanismo
Conjunto mecânico utilizado na conexão daestrutura do assento e que possui funcionalidades e recursos de regulagens para manter o conforto do usuário dentro dos mais altos padrões de ergonomia.

Backita Plus: O mecanismo chamado Backita Plus é um conjunto mecânico que possui duas alavancas para regulagem de altura do assento e regulagem da inclinação do encosto. A alavanca de regulagem de altura do assento é injetada em Poliamida PA reforçada com Fibra de Vidro, e possui alma metálica como reforço estrutural em duas chapas de aço na espessura de 2,65 mm revestidas com processo de eletrodeposição à zinco, garantindo resistência mecânica e também contra corrosão.

O sistema de travamento de reclinação do encosto acontece por meio da pressão exercida por uma mola helicoidal em um conjunto de lâminas que travam umas às outras por atrito e pelo princípio de fricção. A alavanca de controle de reclinação do encosto também é injetada em Poliamida PA reforçada com fibra de vidro. Ao acionar a alavanca para cima ela libera o movimento do encosto que também se dá pelo uso de duas molas helicoidais bastando ao usuário posicionar o encosto na posição desejada e liberar a alavanca para travar o mecanismo. A faixa de variação de reclinagem é de 73° a 104°. O mecanismo também proporciona a regulagem de altura do encosto por meio de catraca automática, com curso de 70 mm, que se libera ao chegar à altura máxima e após isso, retorna à posição inicial, permitindo que o usuário ajuste a altura para seu melhor conforto.

O mecanismo é fabricado com chapas de aço ABNT 1010/20 na espessura de 2,65 mm e é fixado ao assento por 4 (quatro) parafusos sextavados com as medidas de ¼” x 1”. O Mecanismo possui um suporte para fixação do encosto em formato de “L”, no qual é fabricado com tubo industrial na configuração oblongular e na dimensão de 25×50 mm com espessura de 1,50 mm. Dois parafusos philips ¼” x 1” juntamente com anéis elásticos fazem a perfeita união entre o encosto e o mecanismo. O mecanismo possui uma blindagem de termoplástico de engenharia (Copolímero de Polipropileno) no acabamento superficial texturizado, para impedir o acesso do usuário nos sistemas de funcionalidade da cadeira e participando de um componente de design, segurança e proteção contra agentes externos. O mecanismo recebe uma proteção contra corrosão, caracterizada pelo processo de preparação de superfície metálica por fosfatização à base de zinco e revestida por pintura eletrostática epóxi em pó.

e) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.

Conjunto constituído por estrutura plástica injetada em polipropileno com fibra de vidro. Possui porcas garra ¼” inseridas nos pontos de montagem da estrutura, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Estaalmofada possui densidade controlada de 50 kg/m³ podendo ocorrer variações na ordem de +/-2 kg/m³.

O conjunto é revestido com tecidovinil e poliéster pretopelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 480 mm (largura) x 455 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).

f) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis, através do sistema de regulagem vertical contendo posições ajustáveis. As opções para apoio de braço seguem abaixo:

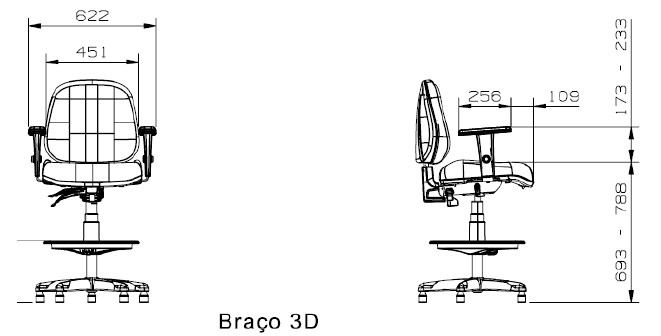

Braço 3D: Apoio de braço com3 tipos de regulagem, sendo altura, avanço horizontal e giro sobre seu próprio eixo. A regulagem de altura se dá pelo pressionamento de um botão na lateral externa do apoio, já o avanço horizontal e o giro se dão de maneira simples, bastando que o usuárioexerça força sobre o apoio e o posicione na posição desejada. Possui 70 mm de curso de regulagem de altura, a regulagem horizontal permite 22 mm de avanço e recuo do apoia braços e a regulagem de giro permite 24° de rotação para cada sentido. A alma do apoio de braço 3D é fabricada em chapa de aço A36 com 6,35 mm de espessura, já os componentes e mecanismos estruturais são fabricados em poliamida aditivada com 30% de fibra de vidro, com peças de acabamento em copolímero de polipropileno. Para montar o braço no assento, são utilizados 2 (dois) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1.¼”.

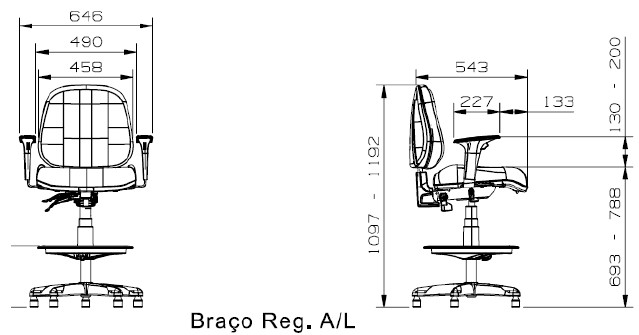

Braço Regulável: Apoio de braço em termoplástico de engenharia (Copolímero de Polipropileno) fabricado pelo processo de injeção, sendo que em suas propriedades mecânicas uma mistura de 30% de fibra de vidro é adicionada para dar maior resistência para a peça. Para a regulagem vertical do apoio deve-se pressionar o gatilho localizado na parte frontal, podendo o usuário escolher até 8 posições de ajuste, obtendo um curso de regulagem de até 70 mm. A chapa do braço é constituída de aço carbono ABNT 1008/1020 com 6,35 mm de espessura com seus cantos arredondados. Para montar o braço no assento, são utilizados 2 (dois) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1.¼”.

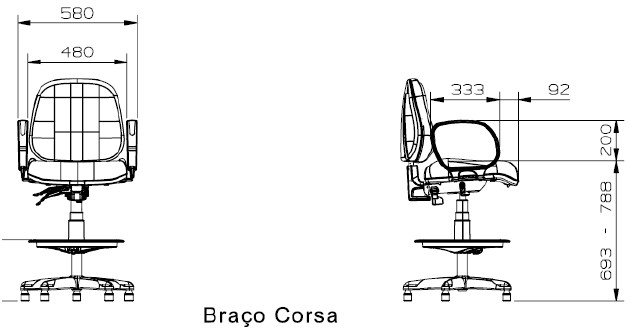

Braço Corsa: Consiste em uma estrutura plástica em arco, injetado em termoplástico de engenharia (Copolímero de Polipropileno), com duas flanges de aço em formato de “L” para a fixação no assento. Para montar o braço no assento, são utilizados 4 (quatro) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1.¼”.

g) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários. A cadeira é oferecida ainda com a opção de regulagem de altura do encosto, permitindo o ajuste do apoio lombar a uma gama de biótipos ainda maior.

Na versão com encosto fixo, a lâmina que liga o encosto ao assento é fabricada em chapa de aço ABNT 1008/1020 com 6,35 mm de espessura com vinco central para maior resistência. Já a lâminacom catraca, para a versão com regulagem de altura, é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura com vinco central para uma maior resistência. Possui catraca fabricada em peças injetadas em Poliamida, reforçada com fibra de vidro. Para acionar a regulagem, basta puxar o encosto para cima e posicionar na altura desejada. Para baixá-lo basta puxar até a altura máxima que o mecanismo se desarma e libera o encosto até a posição mais baixa.

O encostocom tapeçado de vinil e poliéster pretopossui estrutura injetada em termoplástico de engenharia (Copolímero de Polipropileno)reforçada com fibra de vidro e possui porcas garra ¼” fixadas nos pontos de montagem do mecanismo e lâmina. Suas dimensões são aproximadamente 460 mm (largura) x 415 mm (altura), com cantos arredondados. Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.

Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 40 a 45 Kg/m³ podendo ocorrer variações na ordem de +/-2 Kg/ m³.

CERTIFICAÇÃO
• Certificada conforme norma ABNT NBR 13962: Versão 2018.

• Laudo Ergonômico NR 17.
