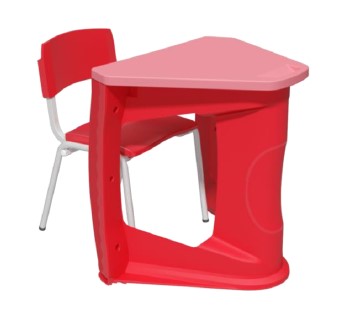

CONJUNTO ELOTOY

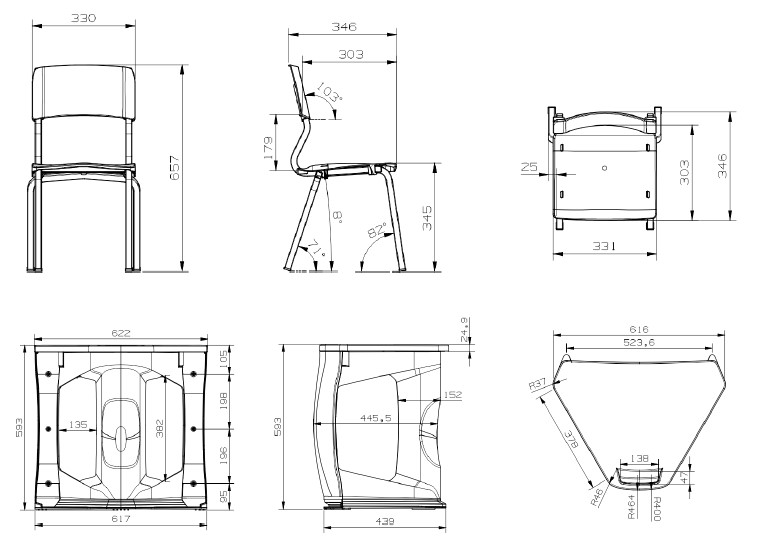

ESPECIFICAÇÕES TÉCNICAS
a) Cadeira
A estrutura, fabricada em tubos de aço industrial 1008/1020, é composta por pernas e travessas em tubo quadrado de 20 x 20 mm e espessura de parede de 1,06 mm. As peças são unidas entre si pelo processo de soldagem MIG. Toda a estrutura recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que
garante proteção e maior vida útil ao produto. Para dar acabamento nas pontas dos tubos dos pés, a estrutura recebe ponteiras plásticas injetadas em termoplástico de engenharia (Copolímero de Polipropileno).
O assento é confeccionado em termoplástico de engenharia (Copolímero de Polipropileno) injetado e moldado anatomicamente com acabamento texturizado e dimensões de 330 mm de largura, 320 mm de profundidade , com espessura de parede média de 3 mm. A peça possui cantos arredondados e une se à estrutura por meio de cinco encaixes localizados em sua face inferior, dispensando o uso de porcas e parafusos.
O encosto é inteiriço, sem nenhum tipo de ventilação ou abertura, fabricado em termoplástico de engenharia (Copolímero de Polipropileno) injetado e moldado anatomicamente com acabamento texturizado. Suas dimensões são 330 mm de largura por 185 mm de altura, com espessura de parede média de 3 mm. A peça possui cantos arredondados e une se à estrutura por meio d e encaixes de suas cavidades posteriores aos tubos da estrutura metálica da cadeira e é travada por dois pinos fixadores injetados em polipropileno copolímero, na mesma cor do encosto, dispensando a presença de rebites ou parafusos.
b) Mesa Gangorra
Todas as peças que compõe a mesa são fabricadas em termoplástico de engenharia injetado.
A estrutura da mesa quando vista superiormente, apresenta formato análogo a um triângulo, sendo menor na parte frontal e maior na parte posterior , próximo ao corpo do usuário . O contra tampo é integrado à estrutura, formando um único componente injetado em polipropileno copolímero, pigmentado, com acabamento texturizado, e espessura mínima de parede de 3,5 mm.
Fazem parte da estrutura dois componentes que funcionam como tampas, fechando as aberturas formadas pelo desenho da mesa. Estes componentes são injetados em polipropileno copolímero, pigmentado, com 3,5 mm de espessura mínima de parede, e são encaixados ao conjunto da mesa e fixados por parafusos auto atarraxantes para plástico de dimensões 5 x 16 mm.
Possui um porta livro, injetado em termoplástico com pigmentação e superfície lisa sem brilho, com área de acesso de 445 x 70 mm localizada na parte posterior da mesa, próximo ao corpo do usuário.
Possui tampo injetado em termoplástico ABS, com espessura mínima de parede de 3,5 mm, pigmentado com superfície lisa sem brilho e com formato de dois ângulos em suas laterais , possibilitando a formação de círculos com seis mesas, dentre outras configurações. O tampo é encaixado a estrutura da mesa e fixado por parafusos auto atarraxantes para plástico de dimensões 5 x 16 mm. O tampo possui um porta objetos frontal inserido na superfície de utilização.
Por fim, a mesa pode ser utilizada para fins recreativos, já que quando virada 90° com a frente apoiada no chão, proporciona um balanço permitindo que a mesa seja utilizada como brinquedo de balanço ou gangorra individual.
c) Mesa Central
A mesa central é constituída de duas peças plásticas localizadas em suas extremidades e um tubo central.
As peças plásticas são confeccionadas em polipropileno copolímero injetado com acabamento superficial liso sem brilho e com espessura mínima de parede de 3 mm . As peças, vistas superiormente, apresentam formato sextavado propiciando a união de seis mesas, que formam um círculo. Possuem sete divisórias, sendo seis referenciadas às faces externas e uma à região central. Na parte oposta as divisões, a peça apresenta um ressalto de 40 mm para encaixe do tubo central. As peças plásticas são encai xadas no tubo, uma em cada extremidade, sobre pressão.
A estrutura central é fabricada em tubo de aço industrial 1008/1020 com diâmetro de 38,1 mm e espessura de parede de 0,9 mm.
