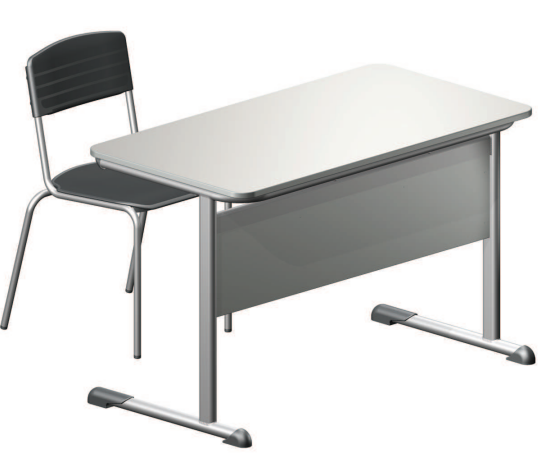

CONJUNTO PROFESSOR CADEIRA FIXA

1.1 Conjunto do professor composto de 1 (uma) mesa e 1 (uma) cadeira.

1.2 Mesa individual com tampo em MDP ou MDF, revestido na face superior em laminado melamínico e na face inferior em chapa de balanceamento, painel frontal em MDP ou MDF, montado sobre estrutura tubular de aço.

1.3 Cadeira individual empilhável com assento e encosto em polipropileno injetado ou em compensado anatômico moldado, montados sobre estrutura tubular de aço.

2. CONSTITUINTES – MESA

2.1 Tampo em MDP ou MDF, com espessura de 18mm, revestido na face superior em laminado melamínico de alta pressão, 0,8mm de espessura, acabamento texturizado, na cor CINZA (ver referências), cantos arredondados (conforme projeto). Revestimento na face inferior em chapa de balanceamento (contra placa fenólica) de 0,6mm. Aplicação de porcas garra com rosca métrica M6 e comprimento 10 mm (ver detalhamento no projeto). Dimensões acabadas 1200mm (largura) x 650mm (profundidade) x 19,4mm (espessura), admitindo-se tolerância de

até +/- 2mm para largura e profundidade e +/- 1mm para espessura.

2.2 Painel frontal em MDP ou MDF, com espessura de 18mm, revestido nas duas faces em laminado melamínico de baixa pressão – BP, acabamento frost, na cor CINZA (ver referências). Dimensões acabadas de 1117mm (largura) x 250mm (altura) x 18mm (espessura) admitindo-se tolerâncias de +/-2mm para largura e altura e +/- 0,6mm para espessura.

2.3 Topos encabeçados com fita de bordo termoplástica extrudada, confeccionada em PVC (cloreto de polivinila); PP (polipropileno) ou PE (polietileno), com “primer” na face de colagem, acabamento de superfície texturizado, na cor CINZA (ver referências), colada com adesivo “Hot

Melting”. Resistência ao arrancamento mínima de 70N (ver fabricação). Dimensões nominais de 22mm (largura) x 3mm (espessura), com tolerância de +/- 0,5mm para espessura. Centralizar ponto de início e término de aplicação da fita de bordo no ponto central e do lado oposto à borda de contato com o usuário. O ponto de encontro da fita de bordo não deve apresentar espaços ou deslocamentos que facilitem seu arrancamento.

2.4 Estrutura composta de:

2.4.1. Montantes verticais e travessa longitudinal confeccionados em tubo de aço carbono laminado a frio, com costura, secção oblonga de 29mm x 58mm, em chapa 16 (1,5mm);

2.4.2. Travessa longitudinal confeccionada em tubo de aço carbono laminado a frio, com costura, secção semioblonga de 25mm x 60mm, em chapa 16 (1,5mm);

2.4.3. Travessa superior confeccionada em tubo de aço carbono laminado a frio, com costura, curvado em formato de “C”, com secção circular, diâmetro de 31,75mm (1 1/4”), em chapa 16 (1,5mm);

2.4.4. Pés confeccionados em tubo de aço carbono laminado a frio, com costura, secção circular, diâmetro de 38mm (1 1/2”), em chapa 16 (1,5mm).

2.5 Fixação do tampo à estrutura através de:

2.5.1 06 porcas garra rosca métrica M6 (diâmetro de 6mm);

2.5.2 06 parafusos rosca métrica M6 (diâmetro de 6mm), comprimento 47mm (com tolerância de +/- 2mm), cabeça panela, fenda Phillips.

2.6 Fixação do painel à estrutura através de parafusos autoatarraxantes 3/16” x 5/8”, zincados.

2.7 Aletas de fixação do painel confeccionadas em chapa de aço carbono em chapa 14 (1,9mm), estampadas conforme projeto.

2.8 Fixação das sapatas (frontal e posterior) aos pés através de rebites de “repuxo”, diâmetro de 4,8mm, comprimento 12mm.

2.9 Ponteiras e sapatas em polipropileno copolímero virgem, isento de cargas minerais, injetadas na cor CINZA (ver referências), fixadas à estrutura através de encaixe. Dimensões, design e acabamento conforme projeto. Nos moldes das ponteiras e sapatas devem ser gravados o

símbolo internacional de reciclagem, apresentando o número identificador do polímero, a identificação do “modelo FDE-FNDE” (conforme indicações nos projetos), e o nome da empresa fabricante do componente injetado. Nesses moldes também devem ser inseridos datadores

duplos com miolo giratório de 5 ou 6mm de diâmetro (tipo insert), indicando mês e ano de fabricação (conforme indicações nos projetos).

NOTA 1: O nome do fabricante do componente deve ser obrigatoriamente grafado por extenso, acompanhado ou não de sua própria logomarca.

2.10 Nas partes metálicas deve ser aplicado tratamento antiferruginoso que assegure resistência à corrosão em câmara de névoa salina de no mínimo 300 horas. O grau de enferrujamento deve ser de Ri0 e o grau de empolamento deve ser de d0/t0.

2.11 Pintura eletrostática dos elementos metálicos em tinta em pó híbrida Epóxi / Poliéster, polimerizada em estufa, acabamento liso e brilhante, espessura mínima de 40 micrometros na cor CINZA (ver referências).

3. CONSTITUINTES – CADEIRA

3.1 Assento e encosto em polipropileno copolímero virgem, isento de cargas minerais, injetados, na cor CINZA (ver referências). Dimensões, design e acabamento conforme projeto. Nos moldes do assento e do encosto devem ser gravados o símbolo internacional de reciclagem, apresentando o número identificador do polímero, a identificação do “modelo FDE-FNDE” (conforme indicações nos projetos), e o nome da empresa fabricante do componente injetado. Nesses moldes também devem ser inseridos datadores duplos com miolo giratório de 16mm de

diâmetro (tipo insert), indicando mês e ano de fabricação (conforme indicações nos projetos).

NOTA 2: O nome do fabricante do componente deve ser obrigatoriamente grafado por extenso, acompanhado ou não de sua própria logomarca.

3.2 Alternativamente o assento e o encosto poderão ser fabricados em compensado anatômico moldado a quente, contendo no mínimo sete lâminas internas, com espessura máxima de 1,5mm cada, oriundas de reflorestamento ou de procedência legal, isentas de rachaduras, e deterioração por fungos ou insetos. Dimensões e design conforme projeto.

3.3 Quando fabricado em compensado, o assento deve receber revestimento na face superior de laminado melamínico de alta pressão, 0,6 a 0,8mm de espessura, acabamento texturizado, na cor CINZA (ver referências). Revestimento da f ce inferior em lâmina de madeira faqueada de

0,7mm, da espécie Eucalyptus grandis, com acabamento em selador, seguido de verniz poliuretano, inclusive nos bordos. Espessura acabada do assento mínima de 9,7mm e máxima de 12mm. O assento em compensado moldado deve trazer gravado de forma indelével, por meio de carimbo ou gravação a fogo sob a camada de verniz, na face inferior, datador de lotes indicando mês e ano de fabricação, a identificação do modelo (conforme indicado no projeto), e o nome do fabricante do componente.

NOTA 3: O nome do fabricante do componente deve ser obrigatoriamente grafado por extenso, acompanhado ou não de sua própria logomarca.

3.4 Quando fabricado em compensado, o encosto deve receber revestimento nas duas faces de laminado melamínico de alta pressão, 0,6 a 0,8mm de espessura, acabamento texturizado, na cor CINZA (ver referências). Bordos com acabamento em selador seguido de verniz poliuretano. Espessura acabada do encosto mínima de 9,6mm e máxima de 12,1mm. O encosto em compensado moldado deve trazer gravado de forma indelével, por meio de carimbo ou gravação a fogo sob a camada de verniz, no topo inferior, o nome do fabricante do componente.

NOTA 4: O nome do fabricante do componente deve ser obrigatoriamente grafado por extenso, acompanhado ou não de sua própria logomarca.

3.5 Estrutura em tubo de aço carbono laminado a frio, com costura, diâmetro de 20,7mm, em chapa 14 (1,9mm).

3.6 Fixação do assento e encosto injetados à estrutura através de rebites de “repuxo”, diâmetro de 4,8mm, comprimento 12mm.

3.7 Fixação do assento em compensado moldado à estrutura através de rebites de “repuxo”, diâmetro de 4,8mm, comprimento 19mm.

3.8 Fixação do encosto em compensado moldado à estrutura através de rebites de “repuxo”, diâmetro de 4,8mm, comprimento 22mm.

3.9 Sapatas/ ponteiras em polipropileno copolímero virgem, isento de cargas minerais, injetadas na cor CINZA (ver referências), fixadas à estrutura através de encaixe e pino expansor. Dimensões, design e acabamento conforme projeto. No molde da sapata/ ponteira deve ser gravado o símbolo internacional de reciclagem, apresentando o número identificador do polímero, a identificação do “modelo FDE-FNDE” (conforme indicações no projeto), e o nome da empresa fabricante do componente injetado. Nesse molde também deve ser inserido datador duplo com miolo giratório de 5 ou 6mm de diâmetro (tipo insert), indicando mês e ano de fabricação (conforme indicação no projeto).

NOTA 5: O nome do fabricante do componente deve ser obrigatoriamente grafado por extenso, acompanhado ou não de sua própria logomarca.

3.10 Nas partes metálicas deve ser aplicado tratamento antiferruginoso que assegure resistência à corrosão em câmara de névoa salina de no mínimo 300 horas. O grau de enferrujamento deve ser de Ri0 e o grau de empolamento deve ser de d0/t0.

3.11 Pintura eletrostática dos elementos metálicos em tinta em pó híbrida Epóxi / Poliéster, polimerizada em estufa, acabamento liso e brilhante, espessura mínima 40 micrometros, na cor CINZA (ver referências).

4. REFERÊNCIAS DE CORES

(*) PANTONE COLOR FORMULA GUIDE

(**) RAL – RATIONELLE ARBEITSGRUNDLAGEN FÜR DIE PRAKTIKER DES LACK

5. PROCESSO DE FABRICAÇÃO

5.1 Para fabricação é indispensável seguir projeto executivo e especificações técnicas e demais disposições contidas no Edital.

5.2 A definição dos processos de montagem e do torque de aperto dos parafusos que fixam o tampo à estrutura deve considerar, que após o aperto, não deve haver vazio entre a superfície da porca garra e o laminado de alta pressão. Devem ser utilizados batoques ou mastique elástico para preencher o espaço entre a superfície da porca garra e o laminado de alta pressão.

5.3 Na montagem do conjunto, somente podem ser utilizados componentes em plástico injetado, componentes em compensado moldado e fitas de bordo aprovados pela Comissão Técnica do FNDE.

NOTA 6: Consultar a Comissão Técnica do FNDE para obter informações sobre fabricantes de componentes injetados, de compensado moldado e de fitas de bordo que possuam produtos homologados.

5.4 Na montagem do conjunto devem ser utilizados componentes plásticos de um único fabricante.

5.5 Em caso da opção de montagem com assento e encosto em compensado moldado estes devem ser provenientes de um mesmo fabricante.

5.6 Aplicação de texturas e acabamentos em componentes injetados conforme detalhamento constante nos projetos e em conformidade aos requisitos normativos.

5.7 Peças injetadas não devem apresentar rebarbas, falhas de injeção ou partes cortantes.

5.8 A fita de bordo deve ser aplicada exclusivamente pelo processo de colagem “Hot Melting”, devendo receber acabamento fresado após a colagem, configurando arredondamento dos bordos (ver detalhamento do projeto).

5.9 A qualidade de colagem da fita de bordo deve apresentar resistência ao arrancamento mínima de 70N, quando ensaiada conforme Anexo A – Ensaio de colagem (resistência à tração), constante na ABNT NBR 16332 – Móveis de madeira – Fita de borda e suas aplicações – Requisitos

e métodos de ensaio.

5.10 Soldas devem possuir superfície lisa e homogênea, não devendo apresentar pontos cortantes, superfícies ásperas ou escórias.

5.11 Todos os encontros de tubos devem receber solda em todo o perímetro da união.

5.12 Devem ser eliminados respingos e irregularidades de solda, rebarbas, esmerilhadas juntas soldadas e arredondados os cantos agudos.

6. TOLERÂNCIAS DIMENSIONAIS

6.1 Asseguradas as condições de montagem dos móveis, sem prejuízo da funcionalidade destes ou de seus componentes, serão admitidas tolerâncias conforme estabelecido a seguir:

a. Tolerâncias dimensionais indicadas nos projetos e/ou nas especificações;

b. Mais ou menos (+/-) 3mm para partes estruturais, quando as tolerâncias não estiverem indicadas nos projetos ou nas especificações;

c. Mais ou menos (+/-) 1mm para furações e raios, quando as tolerâncias não estiverem indicadas nos projetos ou nas especificações;

d. Mais ou menos (+/-) 1o para ângulos, quando as tolerâncias não estiverem indicadas nos projetos ou nas especificações;

e. Mais ou menos (+/-) 1,5mm para componentes injetados (exceto para furações e raios), quando as tolerâncias não estiverem indicadas no projeto ou nas especificações.

f. Mais (+) 2mm para o comprimento dos rebites de fixação dos componentes injetados.

NOTA 7: Na fabricação de componentes plásticos, as variações decorrentes das contrações dos materiais devem ser dimensionadas de modo a atender as tolerâncias acima.

NOTA 8: Na produção, de modo a atender as tolerâncias acima, considerar as tolerâncias normativas de fabricação para os seguintes materiais: laminado fenol melamínico, chapas de MDP e MDF, tubos de aço carbono laminado a frio.

7. IDENTIFICAÇÃO DO FORNECEDOR

7.1 Etiqueta autoadesiva vinílica ou de alumínio com informações impressas de forma permanente, do tamanho mínimo de 80mm x 40mm, a ser fixada na parte inferior do tampo e do assento, contendo:

a. Nome do fornecedor;

b. Nome do fabricante;

c. Logomarca do fabricante;

d. Endereço/ telefone do fornecedor;

e. Data de fabricação (mês/ano);

f. Código do Produto;

g. Garantia de 24 meses após a data da entrega.

h. A etiqueta de identificação a ser fixada na mesa deve apresentar também a seguinte frase acompanhada do Símbolo Internacional de Acesso: “Este móvel é acessível”. A representação gráfica do Símbolo Internacional de Acesso deve atender o estabelecido na ABNT NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, adotando-se uma das seguintes formas de representação e considerando as seguintes opções de cores:

• Pictograma branco sobre fundo azul (referência PANTONE 2925C);

• Pictograma branco sobre fundo preto;

• Pictograma preto sobre fundo branco.

NOTA 9: A amostra do conjunto deve ser apresentada com as etiquetas a serem utilizadas no fornecimento dos lotes, fixadas nos locais definidos

8. MANUAL DE USO E CONSERVAÇÃO

8.1 Impressão colorida (4 x 4 cores), em formato 210 x 297mm (A4), 01 página frente e verso, em papel reciclado de gramatura mínima 75g/m2 em um dos seguintes processos: laser color / eletrostática em cores (xerox) / off set quadricromia.

8.2 Fornecer o manual em envelope do mesmo papel, fixado com fita adesiva do lado externo da embalagem, na parte superior do tampo da mesa. O envelope deve conter na parte externa os seguintes dizeres: “CONTÉM MANUAL DE USO E CONSERVAÇÃO”.

8.3 Fornecer um manual para cada conjunto do professor.

NOTA 10: O arquivo digital do manual (arte final) será fornecido ao vencedor pelo FNDE.

NOTA 11: A amostra do conjunto deve ser apresentada acompanhada da amostra do “MANUAL DE USO E CONSERVAÇÃO” impresso no sistema adotado para o fornecimento dos lotes.

9. EMBALAGEM

9.1 Mesa:

9.1.1 Recobrir cada tampo com papelão ondulado, manta de polietileno expandido ou plástico bolha, de gramatura adequada às características do produto, dobrando a parte excedente e fixando com cordões de sisal, ráfia ou fitilho de polipropileno;

9.1.2 Proteger os pés com papel tipo crepe sem goma, ou com tubetes de espuma.

9.2 Cadeira:

9.2.1 Embalar cada cadeira individualmente, recobrindo assento e encosto com papelão ondulado, plástico bolha ou com elementos de polietileno expandido, de gramatura adequada às características do produto;

9.2.2 Proteger os pés com papel tipo crepe sem goma, ou com tubetes de espuma.

9.3 Embalar as mesas e as cadeiras individualmente. Após, a mesa e a cadeira deverão ser envolvidas com filme termoencolhível. Este filme deverá ser resistente o suficiente para evitar o rompimento da embalagem, proteger contra poeira, umidade e garantir integridade física do mobiliário durante o manuseio, transporte e estocagem.

9.4 Não será admitida a embalagem de partes do produto antes da montagem, quando esta acarretar dificuldade de sua remoção.

9.5 Não será admitida a embalagem de partes dos produtos com materiais de difícil remoção, tais como filmes finos para embalar alimentos.

9.6 Não deverão ser utilizadas fitas adesivas em contato direto com o produto.

10. ROTULAGEM DA EMBALAGEM

10.1 Não deverão ser utilizadas fitas adesivas em contato direto com o produto.

a. Identificação do fornecedor;

b. Identificação do fabricante;

c. Código do produto;

d. Orientações sobre transporte, manuseio e estocagem.

NOTA 12: A amostra do conjunto deve ser entregue embalada e rotulada como especificado, e acompanhada do “MANUAL DE USO E CONSERVAÇÃO”.

11. GARANTIA

11.1 Garantia de, no mínimo, 24 meses a partir da data da entrega do mobiliário, contra defeitos de fabricação.

NOTA 13: A data para cálculo da garantia deve ter como base a data da efetiva entrega do mobiliário ao interessado (contratante).

12. DOCUMENTAÇÃO TÉCNICA

12.1 O fornecedor deverá apresentar, acompanhado da amostra do conjunto, a seguinte documentação técnica:

a) Laudo técnico de ensaio de resistência à corrosão da pintura em câmara de névoa salina, emitido por laboratório acreditado pelo CGCRE-INMETRO para realização desse ensaio.

b) Declaração emitida pelo Organismo de Certificação de Produto – OCP, comprovando a correspondência da amostra do conjunto ao projeto e especificação. Essa declaração deve explicitar os nomes dos fabricantes dos componentes injetados ou em compensado moldado, nomes dos fabricantes da fita de bordo, utilizados nas montagens dos móveis certificados.

c) Laudo técnico que comprove a qualidade da colagem da fita de bordo, emitido por laboratório acreditado pelo CGCRE-INMETRO para realização dos ensaios descritos na ABNT NBR 16332 – Móveis de madeira – Fita de borda e suas aplicações – Requisitos e métodos de ensaio.

NOTA 14: Alternativamente, poderá ser aceito laudo técnico que comprove a qualidade da colagem da fita de bordo emitido

por laboratório acreditado pelo CGCRE-INMETRO para realização dos ensaios descritos na ABNT NBR 14006 – Móveis escolares – Cadeiras e mesas para conjunto aluno individual.

NOTA 15: A identificação clara e inequívoca do item ensaiado e do fabricante é condição essencial para validação dos laudos.

Os laudos devem conter fotos legíveis do item (mínimo duas fotos em diferentes ângulos, com tamanho mínimo de 9 x 12cm);

identificação do fabricante; data; técnico responsável.

d) Para fornecimento de cadeira com assento e encosto em compensado moldado, o fornecedor deverá apresentar documento que comprove a procedência e a legalidade de origem das madeiras laminadas, conforme modelo de “Declaração tipo C”.

e) Declaração de compatibilidade entre cavidades de moldes de injeção para cada componente utilizado (emitida pelo fabricante do componente), conforme modelo de “Declaração tipo D”.

13. CONTROLE DE QUALIDADE

13.1 O controle de qualidade compreende duas etapas:

a) Avaliação de Protótipo – 1ª Etapa (detalhar conforme CIT);

b) Análise da Produção – 2ª Etapa (detalhar conforme CIT).

14. NORMAS

• ABNT NBR 5841:2015 – Determinação do grau de empolamento de superfícies pintadas.

• ABNT NBR 8094:1983- Material metálico revestido e não-revestido – Corrosão por exposição à névoa salina – Método de ensaio.

• ABNT NBR 9050:2020 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos.

• ABNT NBR 9050:2020 Errata 1:2021 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos.

• ABNT NBR 14006:2008 – Móveis escolares – Cadeiras e mesas para conjunto aluno individual.

• ABNT NBR 16332: 2014 – Móveis de madeira – Fita de borda e suas aplicações – Requisitos e métodos de ensaio.

• ABNT NBR ISO 4628-3:2015 – Tintas e vernizes – Avaliação da degradação de revestimento – Designação da quantidade e tamanho dos defeitos e da intensidade de mudanças uniformes na aparência – Parte 3 – Avaliação do grau de enferrujamento Obs.: As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita à revisão, recomenda-se verificar a existência de edições mais recentes das normas citadas.
