LONGARINA BRIZZA
ESPECIFICAÇÕES TÉCNICAS

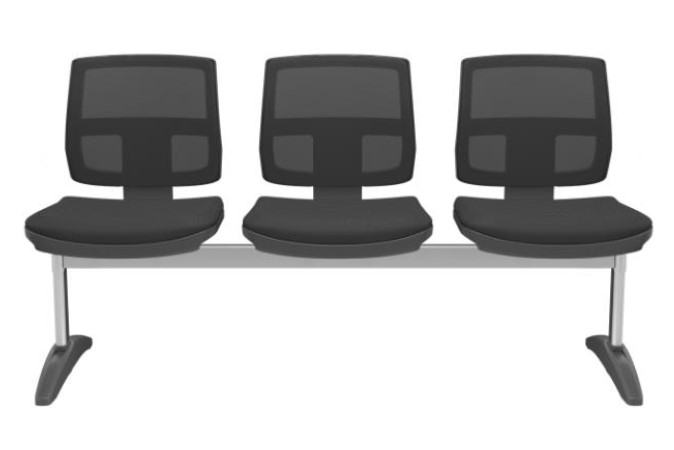

Conjunto montado sobre longarina de dois a cinco lugares, dispostos simetricamente de maneira a se obter a acomodação dos usuários de forma ergonômica e confortável.
a) Base
Componente utilizado para manter a estabilidade da longarina, em todas as suas funcionalidades, e nivelamento sobre o piso.

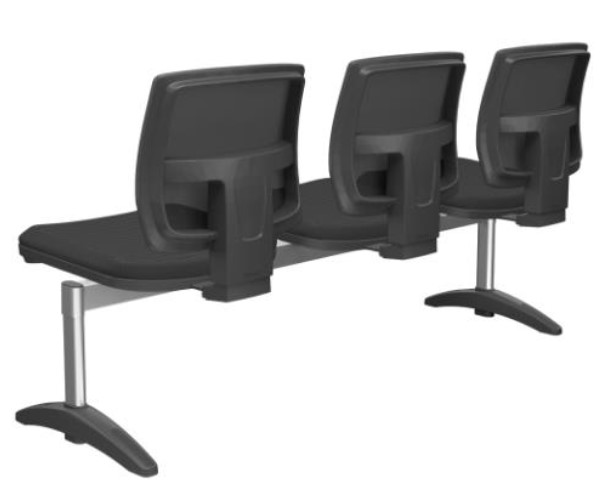

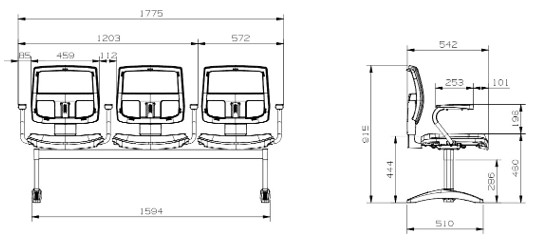

Pé metal: Constituído por um tubo oblongo de aço carbono ABNT 1008/1020 de 29 x 58 mm, com espessura de 1,9 mm, fabricado pelo processo de estampagem, que possui uma extremidade conificada para propiciar o encaixe na luva da travessa. O pé metal é desenvolvido em tubo de aço carbono ABNT 1008/1020 com diâmetro de 31,75 mm e espessura de 1,5 mm, fabricado pelo processo de dobramento de tubos. O pé é unido ao tubo através do processo de soldagem MIG, e possui em suas extremidades sapatas reguláveis desenvolvidas para proteção e acabamento, fabricadas em termoplástico de engenharia (copolímero de polipropileno) pelo processo de injeção.

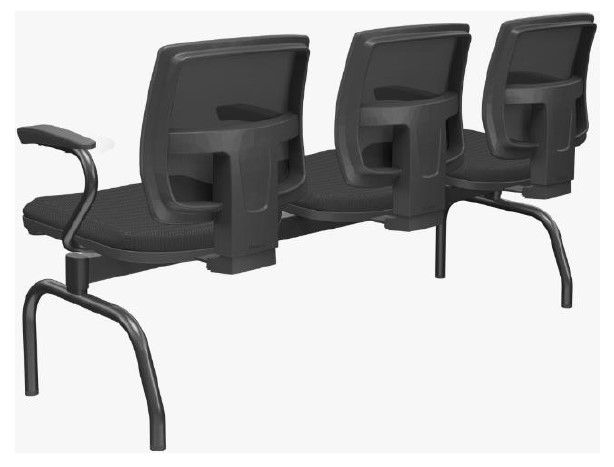

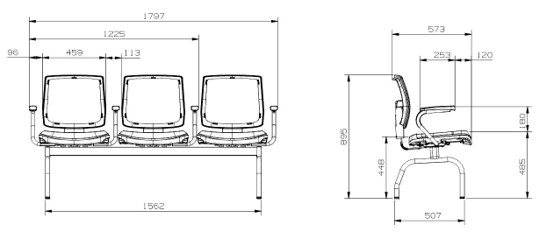

Pé plástico: Constituído por um tubo oblongo de aço carbono ABNT 1008/1020 de 29 x 58 mm, com espessura de 1,9 mm, fabricado pelo processo de estampagem, que possui uma extremidade conificada para propiciar o encaixe nas luvas da travessa. O pé plástico em formato de arco é injetado em termoplástico de engenharia (Copolímero de Polipropileno) reforçado com fibra de vidro, com espessura média de parede de 4 mm, com nervuras em todo o comprimento. O pé possui dimensões aproximadas de 510 mm de comprimento e 65 mm de largura e é unido sob pressão ao tubo, de maneira a resistir as condições severas de uso. O pé envolve a extremidade inferior do tubo metálico, evitando assim, o contato com a umidade do chão.
Independente da opção de pé escolhida, a longarina conta com uma travessa desenvolvida em tubo industrial de construção mecânica na configuração retangular de aço carbono ABNT 1008/1020 com as dimensões de 60 x 40 mm e espessura de 1,2 mm. Cada extremidade possui uma luva conificada de 29 x 58 mm e espessura de 1,9 mm, propiciando a união dos pés. A travessa dispõe de dois suportes para cada assento produzidos em chapas de aço carbono ABNT 1008/1020, nervurados pelo processo de estampagem, com espessura de 4,75 mm, que são unidos pelo processo de soldagem MIG. Para montagem de cada assento são utilizados dois calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno), e quatro parafusos sextavados.
Todas as partes metálicas da base recebem uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e pintura eletrostática epóxi em pó, que garante proteção e maior vida útil ao produto.
b) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por compensado multilaminado de madeira com 12 mm de espessura. Possui porcas garra inseridas nos pontos de montagem da madeira, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada uma almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 55 kg/m³, podendo ocorrer variações na ordem de +/- 10%, e espessura média de 40 mm.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 500 mm de largura e 450 mm de profundidade, apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
c) Apoia Braços
Conjunto mecânico de apoio e posicionamento dos braços de forma ergonômica e confortável.
O apoio de braço fixado à estrutura é fabricado pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno) e possui dimensões aproximadas de 253 mm de comprimento, 54 mm de largura e 4 mm de espessura. Para a montagem de cada apoio braços à estrutura são utilizados dois parafusos flangeados para plástico.
d) Encosto
Componente utilizado para sustentação da região do apoio lombar com a funcionalidade de acomodar confortavelmente as costas em um desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto é constituído por uma moldura que é fabricada em ABS, pelo processo de injeção de termoplásticos, enquanto a estrutura do encosto é fabricada em termoplástico de engenharia (Copolímero de Polipropileno), reforçado com fibra de vidro. Possui dimensões aproximadas de 460 mm de largura por 390 mm de altura.
A superfície de contato com o usuário é formada por uma tela 100% poliéster fixada à moldura. Essa por sua vez é fixada na estrutura por meio de parafusos para plástico.
A estrutura recebe quatro buchas americanas em seus pontos de união com a lâmina, que fará a ligação do encosto com o assento ou com o próprio mecanismo, dependendo da opção selecionada.
A lâmina que liga o encosto ao assento é fabricada em chapa de aço 1008/1020 com 6,35 mm de espessura.
CERTIFICAÇÕES
• Laudo Ergonômico – NR 17.
