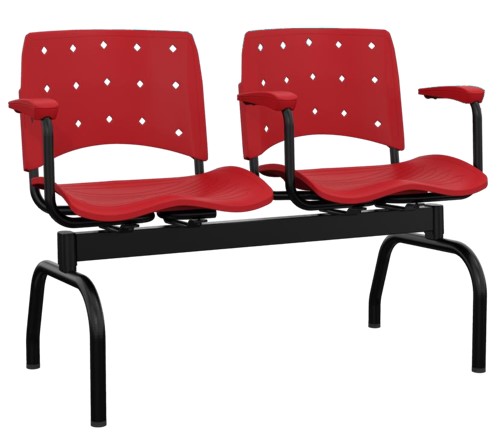

LONGARINA ERGOPLAX SECRETÁRIA

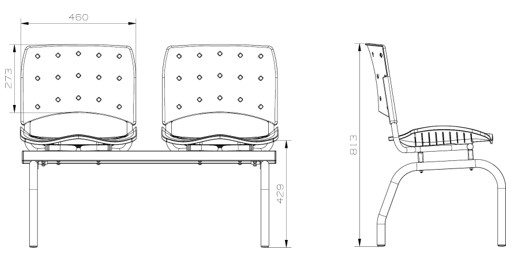

ESPECIFICAÇÕES TÉCNICAS
Conjunto montado sobre Longarinas de 2 (dois) a 5 (cinco) lugares, dispostos simetricamente de maneira a se obter uma acomodação de 2 (dois) a 5 (cinco) usuários de forma ergonômica, confortável e com alto grau de liberdade para movimentação.
a) Base
Componente utilizado para manter a estabilidade e apoio ao piso, e com a função de manter o assento localizado de maneira íntegra ao conjunto.
Estrutura denominada de travessa desenvolvida em tubo industrial de construção mecânica na configuração retangular de aço carbono ABNT 1008/1020 com as dimensões de 60×40 mm e espessura de 1,2 mm, nas suas extremidades, possuem 2 (duas) luvas conificadas de 30×60 mm e espessura de 1,9 mm para que se unam ao apoio vertical. Possuem 2 (dois) suportes para cada assento produzidos em chapas de aço carbono ABNT 1008/1020 nervurados pelo processo de estampagem na espessura de 4,75 mm e soldado na estrutura pelo processo de soldagem (MIG). Possui ainda 2 (dois) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno) para cada suporte. Para montagem são utilizados 4 (quatro) parafusos sextavados com as medidas de ¼” x 1.½” para cada assento.
Os pés se unem à travessa por meio de encaixe cônico fabricado em tubo de secção oblonga 29×58 com parede de 1,9 mm, conformado por estampagem e soldado às travessas e pés pelo processo de soldagem (MIG). A quantidade de pés varia de acordo com o número de assentos. Longarinas de 2 e 3 lugares possuem 2 (dois) pés e longarinas de 4 e 5 lugares possuem 3 (três) pés.
As extremidades da longarina são compostas por ponteiras, desenvolvidas para proteção e acabamento do conjunto e fabricadas pelo processo de injeção em material termoplástico denominado Polipropileno (PP).
Toda a estrutura recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
b) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
O assento é produzido em termoplástico de engenharia (Copolímero de Polipropileno), fabricado pelo processo de injeção e moldado anatomicamente com acabamento texturizado. Possui dimensões aproximadas de 460 mm (largura) x 415 mm (profundidade) e espessura média de 4 mm, apresentando em suas extremidades cantos arredondados. Possui ainda o assento na configuração estofada com alma plástica que é fixada ao mesmo por meio de parafusos para plástico.
A estrutura de sustentação do assento e do encosto é fabricada em tubos de aço carbono ABNT 1010/1020 com diâmetro de 22,22 mm e 1,50 mm de espessura, que recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
c) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis.
O apoio de braço é formado pelo prolongamento da estrutura de sustentação do assento e encosto, coberto por uma peça em termoplástico de engenharia (Copolímero de Polipropileno) fabricado pelo processo de injeção com acabamento texturizado. Suas dimensões giram em torno de 55 mm de largura por 245 mm de comprimento com espessura media de 3 mm e são fixados por 2 (dois) parafusos flangeados para plástico com dimensões de 4,0×25 mm.
d) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
O encosto é fabricado em termoplástico de engenharia (Copolímero de Polipropileno) injetado e moldado anatomicamente com acabamento texturizado, com dimensões de 460 mm (largura) x 335 mm (altura) e espessura média de 4 mm apresentando em suas extremidades cantos arredondados. O encosto é unido à estrutura por dupla cavidade na parte posterior do encosto, que se encaixa na estrutura metálica. O travamento do encosto se dá por dois pinos fixadores, injetados em termoplástico de engenharia (Copolímero de Polipropileno) fabricados pelo processo de injeção. Esse fixador segue a cor do encosto, dispensando a presença de rebites ou parafusos. O encosto possui furos que facilitam a transferência térmica.
CERTIFICAÇÃO
- Laudo Ergonômico NR 17.
