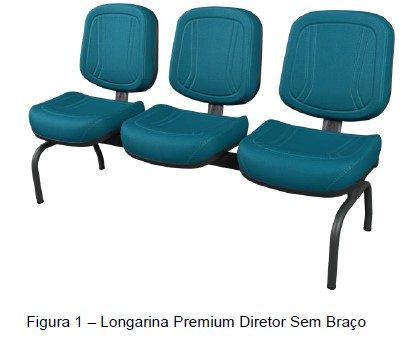

LONGARINA PREMIUM DIRETOR
ESPECIFICAÇÕES TÉCNICAS
Conjunto montado sobre Longarinas de 2 (dois) a 5 (cinco) lugares, dispostos simetricamente de maneira a se obter uma acomodação de 2 (dois) a 5 (cinco) usuários de forma ergonômica, confortável e com alto grau de liberdade para movimentação.
a) Base
Componente utilizado para manter a estabilidade e apoio ao piso, e com a função de manter o assento localizado de maneira íntegra ao conjunto.
Estrutura denominada de travessa desenvolvida em tubo industrial de construção mecânica na configuração retangular de aço carbono ABNT 1008/1020 com as dimensões de 60×40 mm e espessura de 1,2 mm, nas suas extremidades, possuem 2 (duas) luvas conificadas de 30×60 mm e espessura de 1,9 mm para que se unam ao apoio vertical. Possuem 2 (dois) suportes para cada assento produzidos em chapas de aço carbono ABNT 1008/1020 nervurados pelo processo de estampagem na espessura de 4,75 mm e soldado na estrutura pelo processo de soldagem (MIG). Possui ainda 2 (dois) calços de 5 mm, injetados em termoplástico de engenharia (Copolímero de Polipropileno) para cada suporte. Para montagem são utilizados 4 (quatro) parafusos sextavados com as medidas de ¼” x 1. ¼” para cada assento.

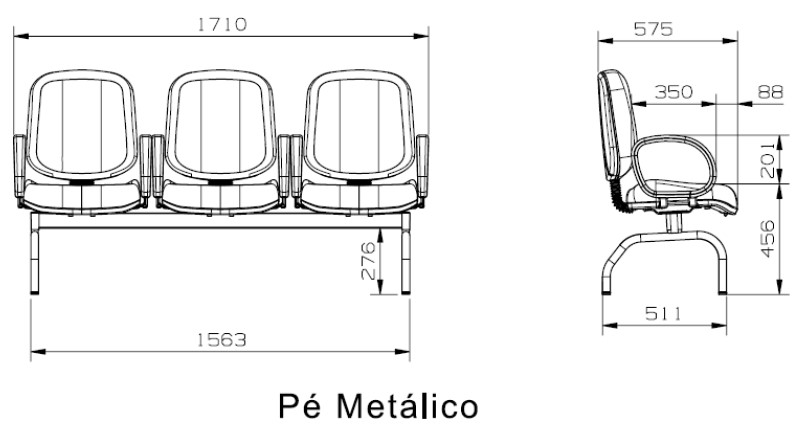

Os pés se unem à travessa por meio de encaixe cônico fabricado em tubo de secção oblonga 29×58 com parede de 1,9 mm, conformado por estampagem e soldado às travessas e pés pelo processo de soldagem (MIG). A quantidade de pés varia de acordo com o número de assentos. Longarinas de 2 e 3 lugares possuem 2 (dois) pés e longarinas de 4 e 5 lugares possuem 3 (três) pés.
As extremidades da longarina são compostas por ponteiras, desenvolvidas para proteção e acabamento do conjunto e fabricadas pelo processo de injeção em material termoplástico denominado Polipropileno (PP).
Toda a estrutura recebe uma proteção de preparação de superfície metálica em nanotecnologia (nanocerâmica), e revestimento eletroestático epóxi em pó, que garante proteção e maior vida útil ao produto.
b) Assento
Conjunto estrutural de apoio para a atividade de sentar e com a finalidade de acomodar o usuário de maneira confortável e ergonômica.
Conjunto constituído por estrutura plástica injetada em polipropileno com fibra de vidro. Possui porcas garra ¼” inseridas nos pontos de montagem da estrutura, fabricadas em aço carbono e revestidas pelo processo de eletrodeposição à zinco. Na estrutura do assento é fixada 1 (uma) almofada de espuma ergonômica e flexível à base de poliuretano (PU), fabricada através de sistemas químicos à base de poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 50 kg/m³ podendo ocorrer variações na ordem de +/-2 kg/m³.
O conjunto é revestido com tecido pelo processo de tapeçamento convencional. Suas dimensões são aproximadamente 480 mm (largura) x 455 mm (profundidade) apresentando em suas extremidades cantos arredondados. O assento ainda possui uma blindagem plástica fabricada pelo processo de injeção em termoplástico de engenharia (Copolímero de Polipropileno).
c) Apoia Braços
Conjunto mecânico de apoio para os braços, utilizado para posicionamento dos braços em posições ergonomicamente confortáveis.
Braço Corsa: Consiste em uma estrutura plástica em arco, injetado em termoplástico de engenharia (Copolímero de Polipropileno), com duas flanges de aço em formato de “L” para a fixação no assento. Para montar o braço no assento, são utilizados 4 (quatro) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1”.

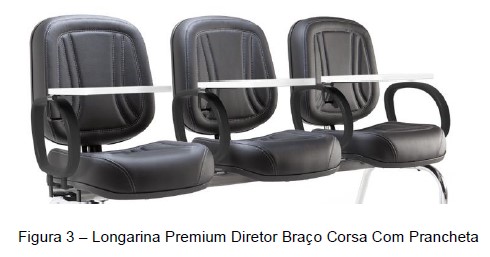

Braço Corsa c/ Prancheta: Consiste em uma estrutura em arco revestida em PU com uma prancheta escamoteável em fórmica branca, contendo duas flanges de aço em formato de “L” para a fixação no assento. Para montar o braço no assento, são utilizados 4 (quatro) parafusos sextavados (para cada braço) com as dimensões aproximadas de ¼” x 1”.
d) Encosto
Componente utilizado como sustentação da região do apoio lombar e que possui a funcionalidade de acomodar confortavelmente as costas num desenho com concordâncias de raios e curvas ergonômicas, e que modelam de forma agradável e anatômica aos mais variados biótipos de usuários.
A lâmina que liga o encosto ao assento é fabricada em chapa de aço ABNT 1008/1020 com 6,35 mm de espessura com vinco central para maior resistência.
O encosto possui estrutura injetada em termoplástico de engenharia (Copolímero de Polipropileno)reforçada com fibra de vidro e possui porcas garra ¼” fixadas nos pontos de montagem do mecanismo e lâmina. Suas dimensões são aproximadamente 450 mm (largura) x 450 mm (altura), com cantos arredondados. Para acabamento, o encosto recebe uma blindagem de termoplástico injetada em polipropileno, que é encaixada à estrutura, dispensando o uso de parafusos e grampos.
Na estrutura do encosto é fixada uma almofada de espuma flexível à base de Poliuretano (PU), ergonômica e fabricada através de sistemas químicos à base de Poliol/Isocianato pelo processo de injeção sob pressão. Esta almofada possui densidade controlada de 46Kg/m³ podendo ocorrer variações na ordem de +/-2 Kg/ m³.
CERTIFICAÇÃO
• Certificada conforme norma ABNT NBR 13962: Versão 2018.
• Laudo Ergonômico NR 17.
